テレビ買い替えサポート

TVを買い替えた時に必要な、配線や設定についてご案内します。

以下から状況に合う方を選択してご確認ください。

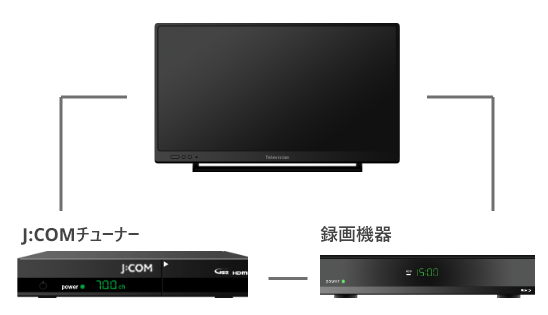

チューナーとテレビ・録画機器（レコーダー）の場合

チューナーとテレビの場合

<チューナー・テレビ・録画機器（レコーダー）の場合>

レコーダーあり

以下からご利用の機種を選択してください。

J:COM LINK

XA401

あらかじめテレビ本体やJ:COMチューナーなど各機器の電源をOFFにしてください。

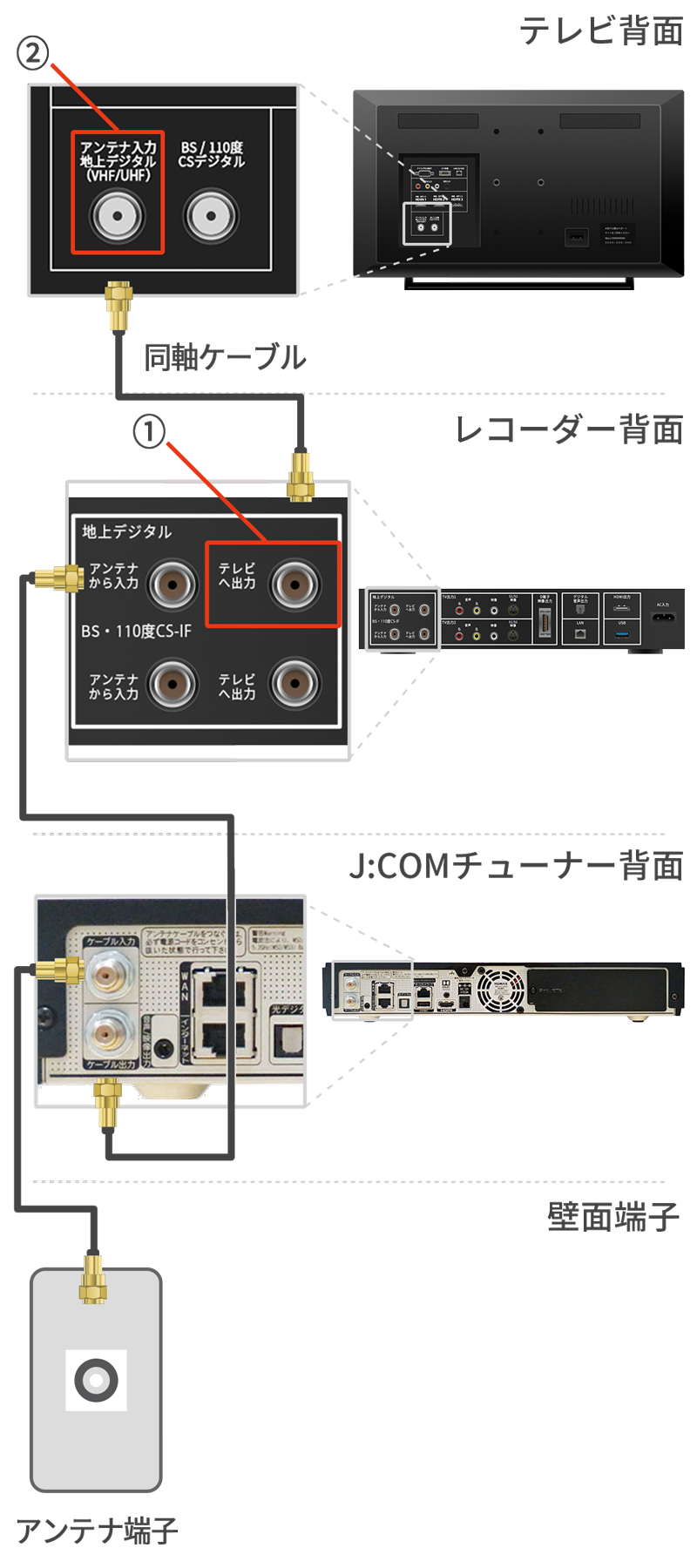

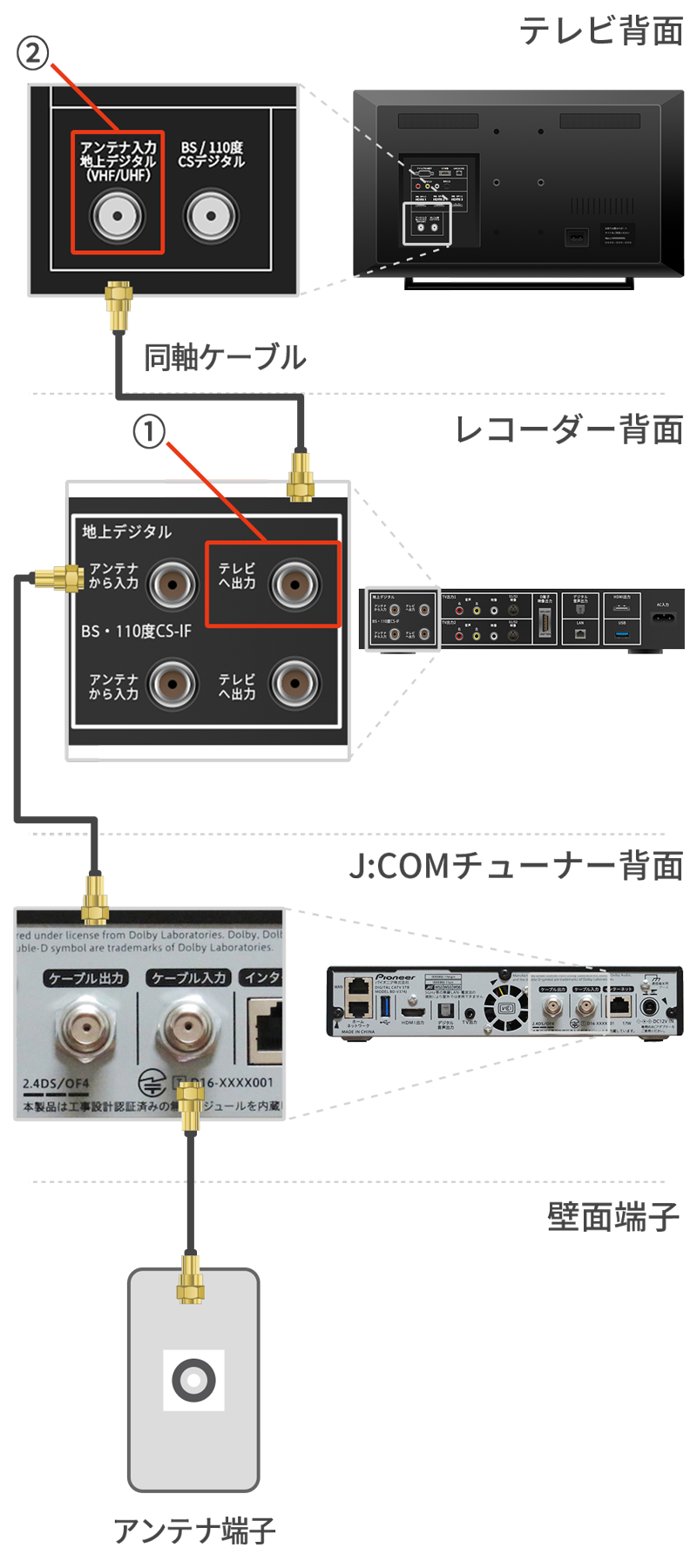

1. 配線する（アンテナ線を接続する）

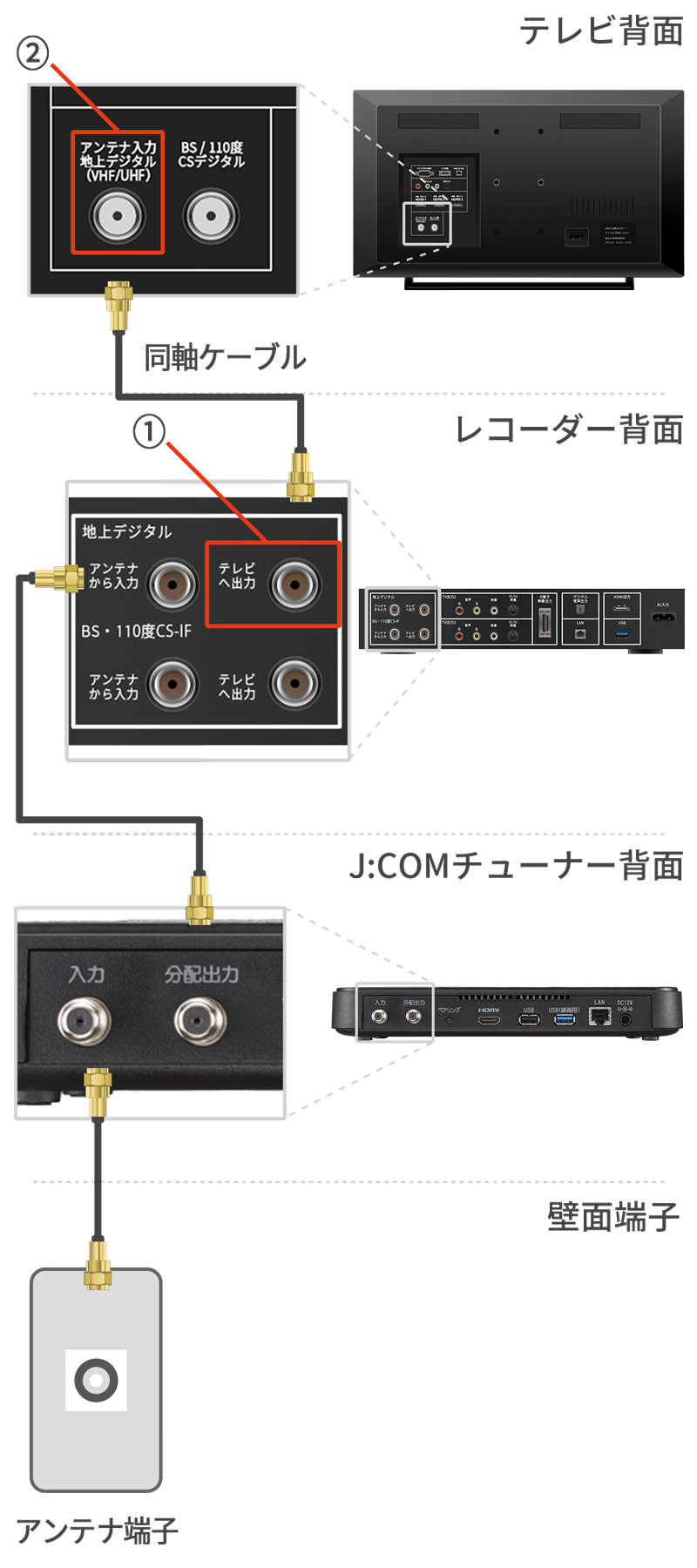

図中①レコーダー背面「地上デジタルテレビへ出力*1」」端子から伸びている同軸ケーブルを
図中②新しいテレビの「地上デジタルアンテナ入力*2」端子に接続します。

*1 「地上デジタル」「地上波」「地デジ」などご利用の機器により名称が異なります。

*2 「アンテナ入力」「地上デジタル」「地上波」「地デジ」などご利用の機器により名称が異なります。

配線図

配線画像

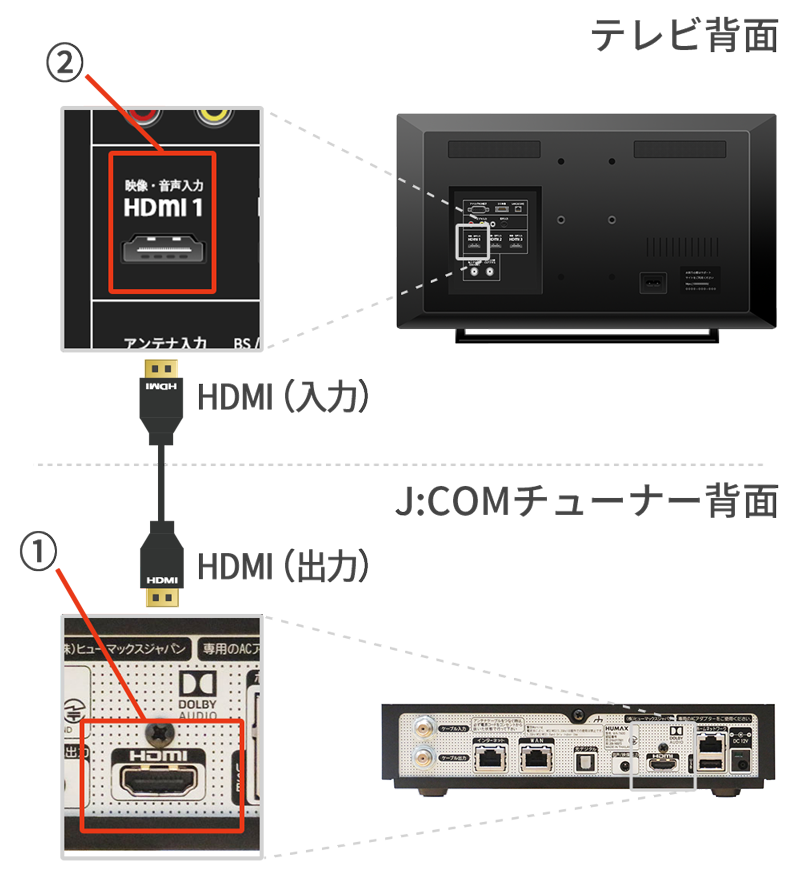

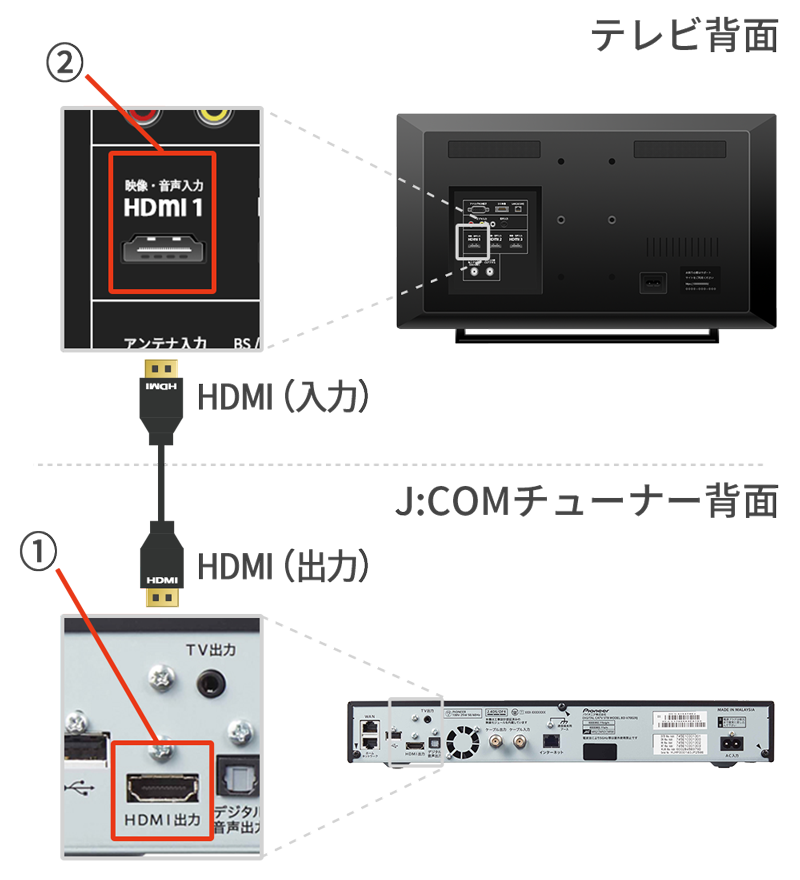

2. 配線する（映像・音声ケーブルを接続する）

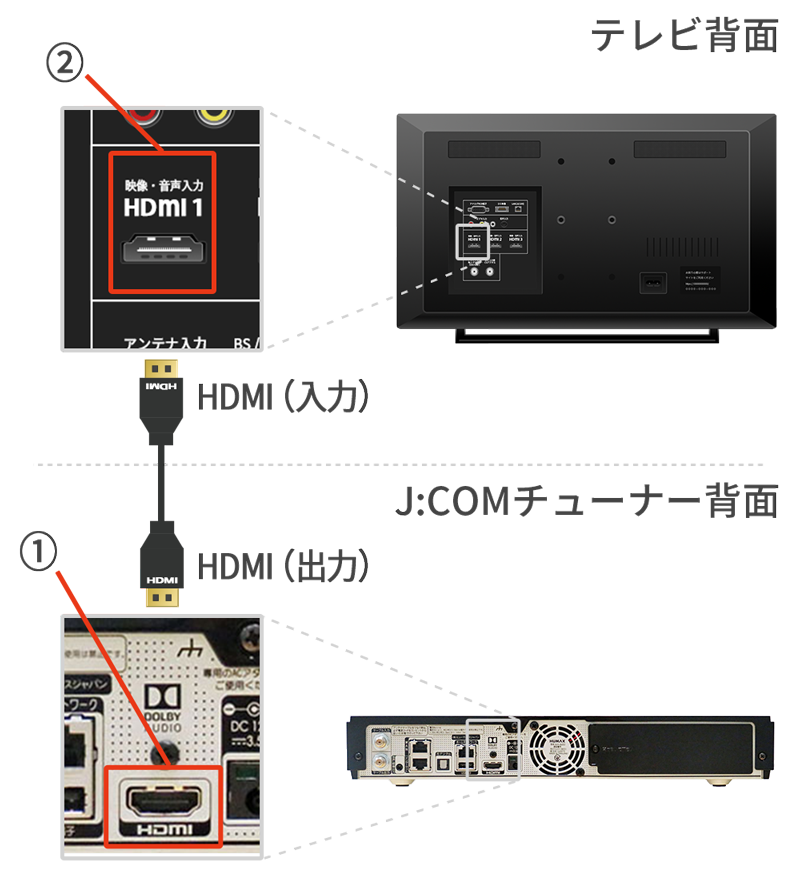

図中①J:COMチューナー背面「HDMI」端子から伸びているケーブルを
図中②新しいテレビの「HDMI 入力*1」端子に接続します。

*1 HDMI入力端子の番号はどれでも構いません。

配線図

配線画像

3. リモコンを設定する

J:COMのリモコンでテレビを操作するためには、テレビメーカーの赤外線信号パターンを記憶する設定が必要です。

設定手順

[テレビ電源]ボタンを押したままにする。
テレビメーカー番号（2桁）を入力する。

※ テレビメーカー番号は下表を参照
※「0」はリモコンの[10]のボタン
※ 2.と3.の操作は間を空けずに操作が必要

設定後の動作確認

[テレビ電源]ボタンを押して、テレビの電源をオン／オフできるか確認してください。テレビの電源がオン／オフできない場合は、同じテレビメーカーの別の番号を入力してご確認ください。

※ 複数の3桁番号が掲載されている場合のみ別番号をお試しください。

リモコン形状が異なる場合がありますが設定手順は同じです。

テレビメーカー番号一覧

メーカー	テレビメーカー番号
パナソニック	01、02、03、04、05
Sony	11、12
シャープ	21、22、23
東芝	31
三菱	41、42、43、44
日立	51、52、53、54
LG	61
ビクター	71
パイオニア	81
三洋	91、92、93、94
フナイ	95
富士通ゼネラル	96
アイワ	97
サムスン	98
フナイ 4K	99
ユニデン	62
DX アンテナ	63
オリオン	64
ハイセンス	65
ユニテク	66
ピクセラ	67
フィリップス	68
NEC	69
バイデザイン	60
ダイナコネクティブ	72

※掲載のあるメーカーでも一部ボタンが動作しない場合があります。

※掲載がないメーカーは設定できません。テレビ本体に付属のリモコンをご利用ください。

J:COM LINK

XA402

あらかじめテレビ本体やJ:COMチューナーなど各機器の電源をOFFにしてください。

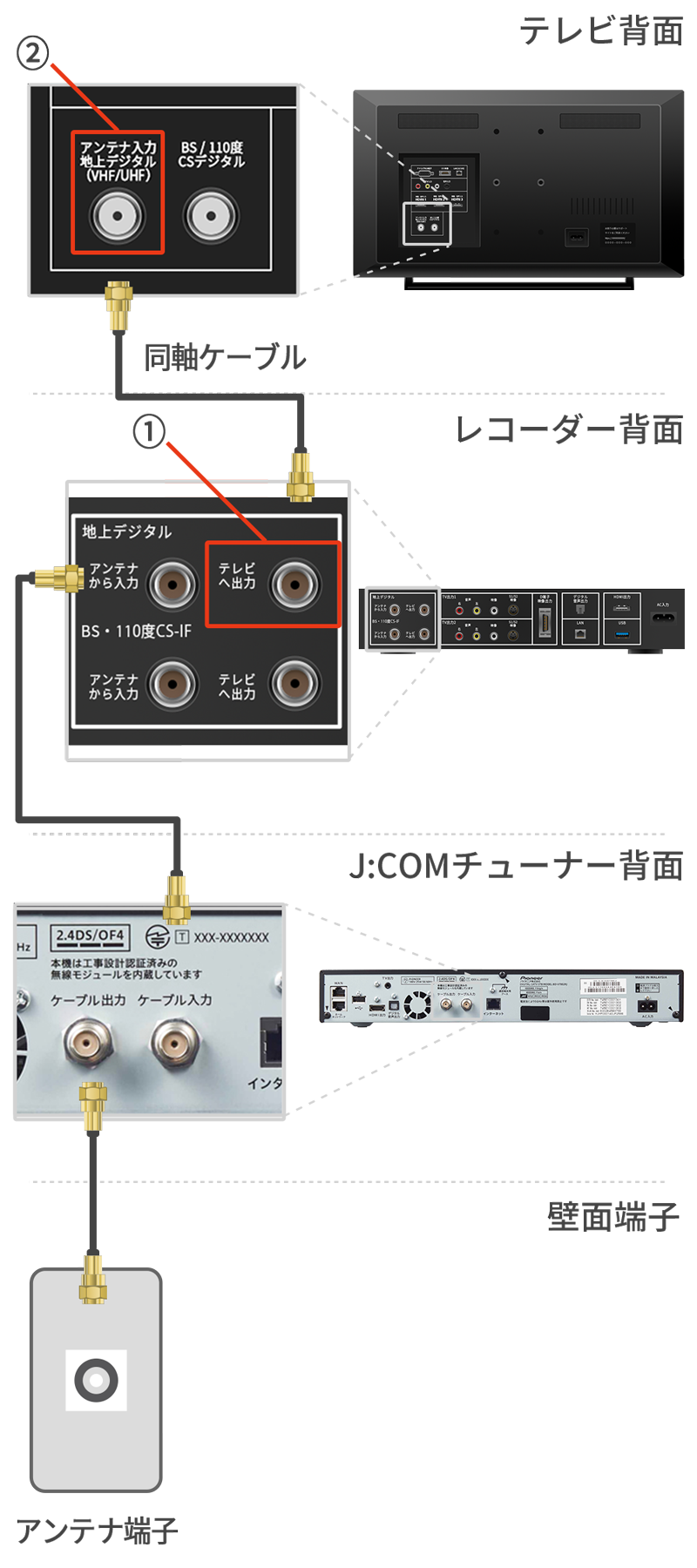

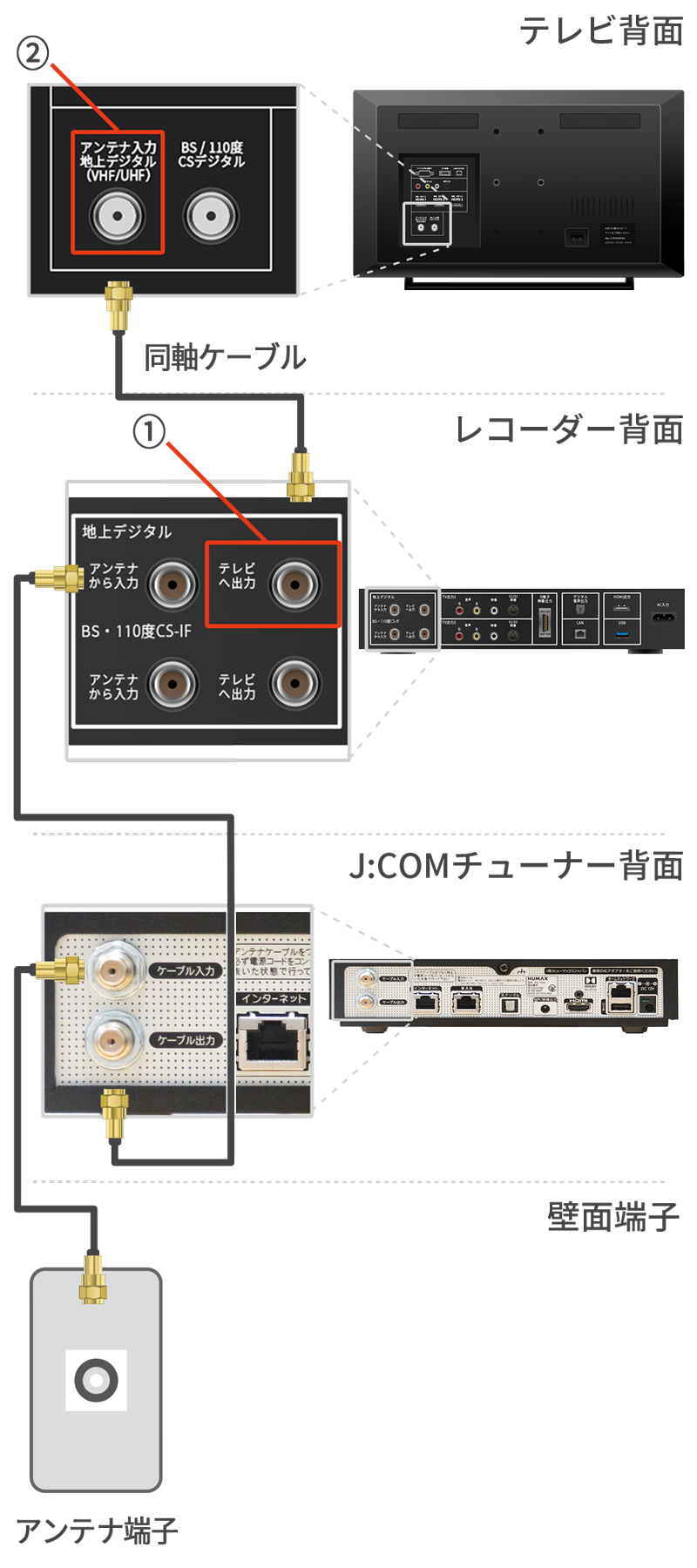

1. 配線する（アンテナ線を接続する）

*1 「地上デジタル」「地上波」「地デジ」などご利用の機器により名称が異なります。

*2 「アンテナ入力」「地上デジタル」「地上波」「地デジ」などご利用の機器により名称が異なります。

配線図

配線画像

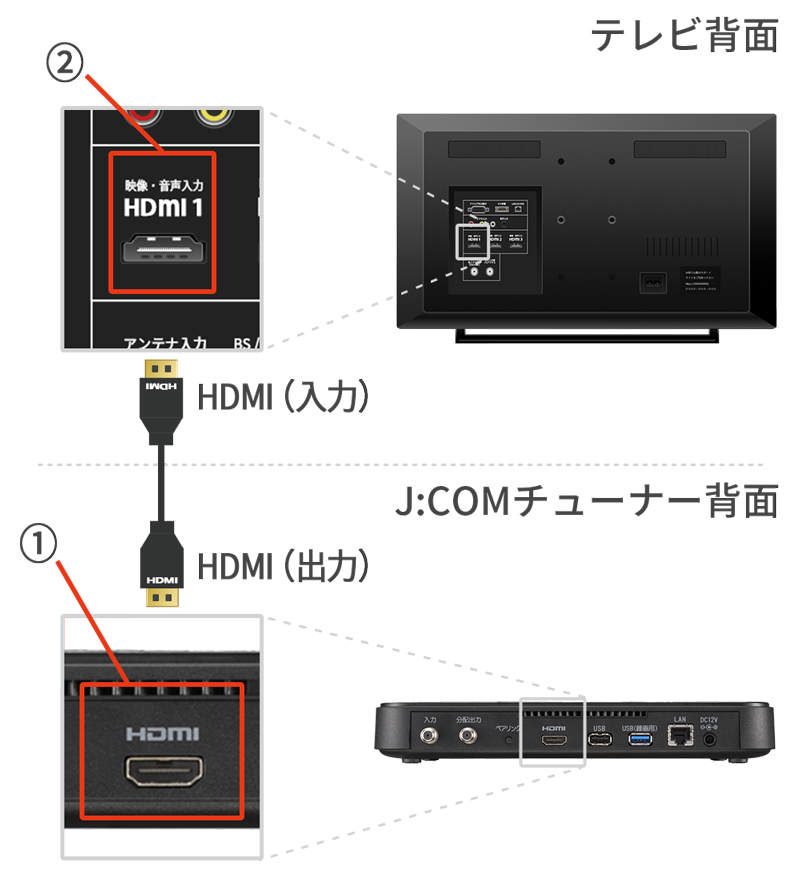

2. 配線する（映像・音声ケーブルを接続する）

図中①J:COMチューナー背面「HDMI」端子から伸びているケーブルを
図中②新しいテレビの「HDMI 入力*1」端子に接続します。

*1 HDMI入力端子の番号はどれでも構いません。

配線図

配線画像

3. リモコンを設定する

J:COMのリモコンでテレビを操作するためには、テレビメーカーの赤外線信号パターンを記憶する設定が必要です。

設定手順

[テレビ電源]ボタンと[決定]ボタンを同時に3秒以上長押しする。
リモコンの赤ランプが点灯したらボタンを離す。
テレビメーカー番号（3桁）を入力

※ テレビメーカー番号は下表を参照
※「0」はリモコンの[10]のボタン
※ 2.と3.の操作は間を空けずに操作が必要

設定後の動作確認

※ 複数の3桁番号が掲載されている場合のみ別番号をお試しください。

90380_https://storage.googleapis.com/spr-prod8-cdata/cs_myjcom_jp/servlet/servlet_FileDownload/0155j000000IATl

リモコン形状が異なる場合がありますが設定手順は同じです。

テレビメーカー番号一覧

メーカー	テレビメーカー番号
東芝	010
シャープ 1	020、021
ソニー	030
パナソニック	040
日立	050
三菱	060
JVC	070
サンヨー	080
パイオニア	090
ユニデン	100
DXアンテナ	110
フナイ	110、120、121、122、123、124
NEC	130、131、132、133、134
フィリップス	140
富士通	150、151
アイワ	160、161、162、163、164
ダイナコネクティブ	170
LG	180
オリオン	190、191
バイデザイン	200
サムソン	210
ハイセンス	220、221、222
ユニテック	230
ピクセラ	240

※掲載のあるメーカーでも一部ボタンが動作しない場合があります。

※掲載がないメーカーは設定できません。テレビ本体に付属のリモコンをご利用ください。

J:COM LINK

XA403

あらかじめテレビ本体やJ:COMチューナーなど各機器の電源をOFFにしてください。

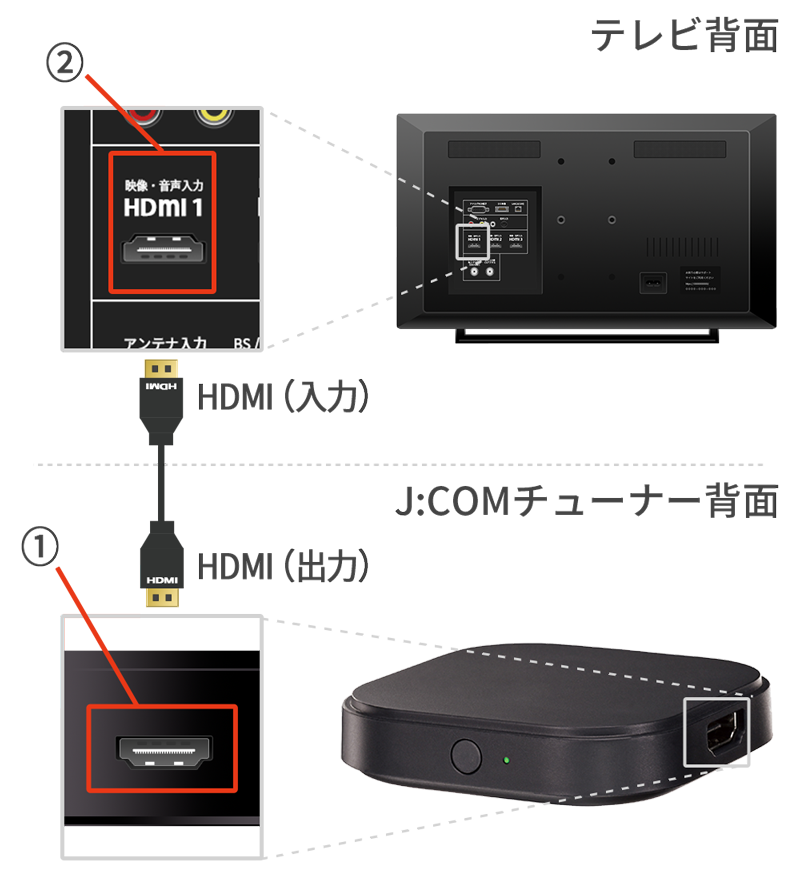

配線する（映像・音声ケーブルを接続する）

図中①J:COMチューナー背面「HDMI」端子から伸びているケーブルを
図中②新しいテレビの「HDMI 入力*1」端子に接続します。

*1 HDMI入力端子の番号はどれでも構いません。

配線図

Smart J:COM Box

BD-V302JN,BD-V374J

あらかじめテレビ本体やJ:COMチューナーなど各機器の電源をOFFにしてください。

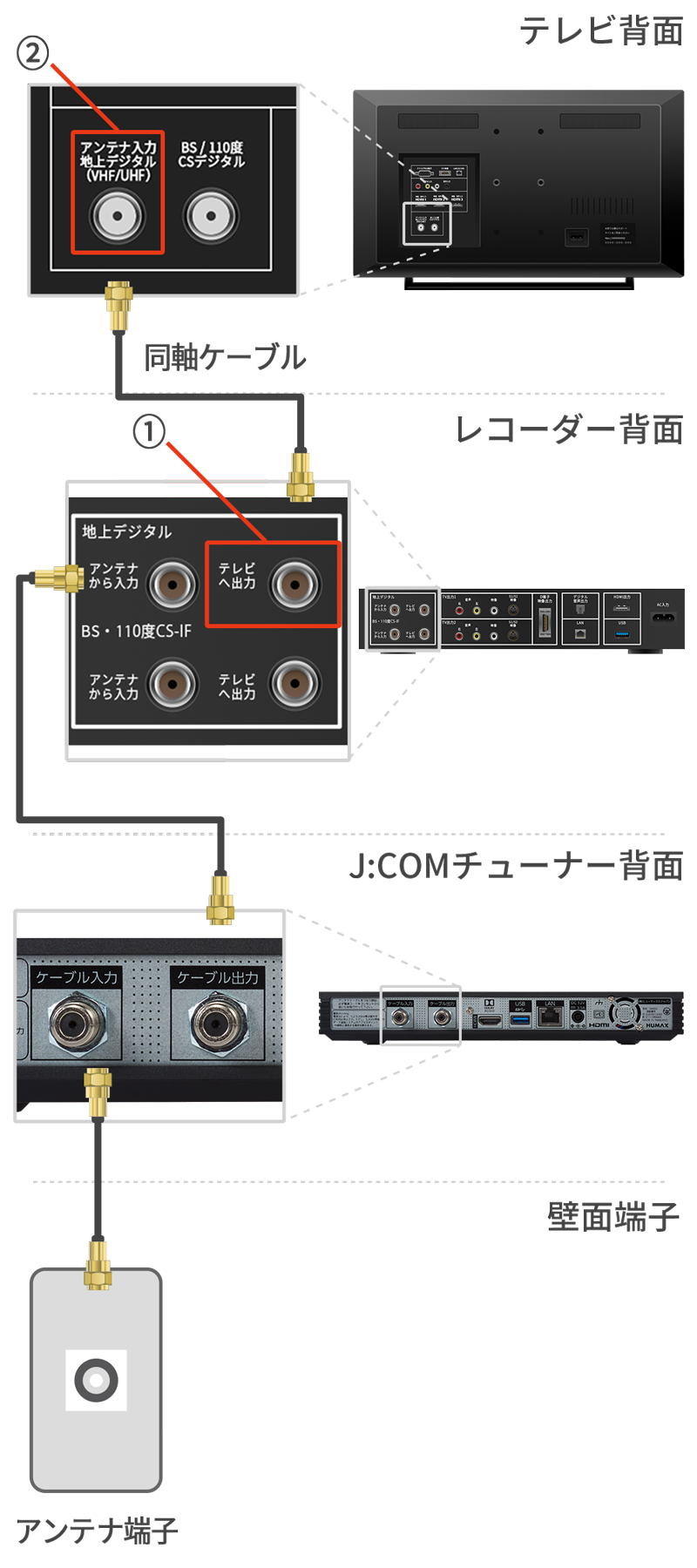

1. 配線する（アンテナ線を接続する）

*1 「地上デジタル」「地上波」「地デジ」などご利用の機器により名称が異なります。

*2 「アンテナ入力」「地上デジタル」「地上波」「地デジ」などご利用の機器により名称が異なります。

配線図

配線画像

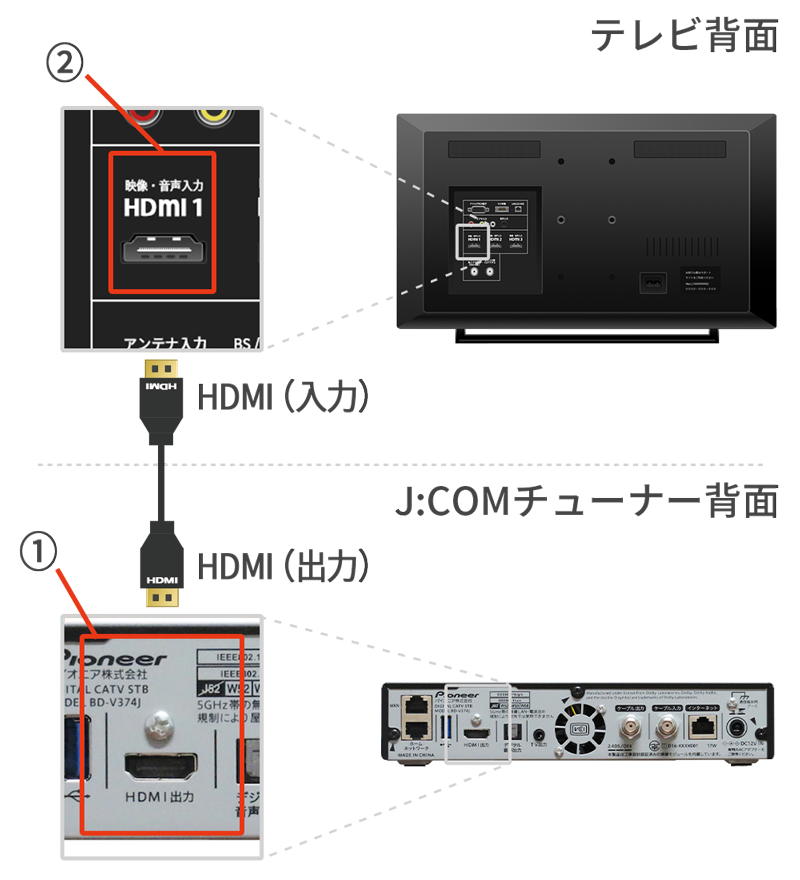

2. 配線する（映像・音声ケーブルを接続する）

図中①J:COMチューナー背面「HDMI」端子から伸びているケーブルを
図中②新しいテレビの「HDMI 入力*1」端子に接続します。

*1 HDMI入力端子の番号はどれでも構いません。

配線図

配線画像

3. リモコンを設定する

J:COMのリモコンでテレビを操作するためには、テレビメーカーの赤外線信号パターンを記憶する設定が必要です。

対象機種

SR-4300、SR-4300H、BD-V302J、 BD-V374J、BD-V7002RJ、BD-V7704RJ、 WA-7000、WA-7500、WA-7600、WA-8000、 WA-8500、WA-8600、UHD-2500

設定手順

[テレビ電源]ボタンと[ホーム]ボタンを同時に長押しする。
電源ボタンが 2回点滅したらボタンから指を離す。
テレビメーカー番号（3桁）を入力

※ テレビメーカー番号は下表を参照
※「0」はリモコンの[10]のボタン
※ 2.と3.の操作は間を空けずに操作が必要

設定後の動作確認

※ 複数の3桁番号が掲載されている場合のみ別番号をお試しください。

リモコン形状が異なる場合がありますが設定手順は同じです。

テレビメーカー番号一覧

メーカー	テレビメーカー番号
東芝	200
シャープ	210、211
ソニー	220
パナソニック	230
日立	240
三菱	250
JVC	260
三洋	270
パイオニア	280
ユニデン	290
DXアンテナ	300
フナイ	300、301、302、303、304、305
NEC	310、311、312、313、314
フィリップス	320
富士通ゼネラル	330、331
アイワ	340、341、342、343、344
ダイナコネクティブ	350
LG	360
オリオン	370
バイデザイン	380
サムスン	390
ユニテク	403
ハイセンス	400、401、402
TCL	非対応
アイリスオーヤマ	非対応

※掲載のあるメーカーでも一部ボタンが動作しない場合があります。

※掲載がないメーカーは設定できません。テレビ本体に付属のリモコンをご利用ください。

Smart J:COM Box

WA-7000,WA-7000RN,WA-7500,WA-7600

あらかじめテレビ本体やJ:COMチューナーなど各機器の電源をOFFにしてください。

1. 配線する（アンテナ線を接続する）

*1 「地上デジタル」「地上波」「地デジ」などご利用の機器により名称が異なります。

*2 「アンテナ入力」「地上デジタル」「地上波」「地デジ」などご利用の機器により名称が異なります。

配線図

配線画像

2. 配線する（映像・音声ケーブルを接続する）

図中①J:COMチューナー背面「HDMI」端子から伸びているケーブルを
図中②新しいテレビの「HDMI 入力*1」端子に接続します。

*1 HDMI入力端子の番号はどれでも構いません。

配線図

配線画像

3. リモコンを設定する

J:COMのリモコンでテレビを操作するためには、テレビメーカーの赤外線信号パターンを記憶する設定が必要です。

対象機種

SR-4300、SR-4300H、BD-V302J、 BD-V374J、BD-V7002RJ、BD-V7704RJ、 WA-7000、WA-7500、WA-7600、WA-8000、 WA-8500、WA-8600、UHD-2500

設定手順

[テレビ電源]ボタンと[ホーム]ボタンを同時に長押しする。
電源ボタンが 2回点滅したらボタンから指を離す。
テレビメーカー番号（3桁）を入力

※ テレビメーカー番号は下表を参照
※「0」はリモコンの[10]のボタン
※ 2.と3.の操作は間を空けずに操作が必要

設定後の動作確認

※ 複数の3桁番号が掲載されている場合のみ別番号をお試しください。

リモコン形状が異なる場合がありますが設定手順は同じです。

テレビメーカー番号一覧

メーカー	テレビメーカー番号
東芝	200
シャープ	210、211
ソニー	220
パナソニック	230
日立	240
三菱	250
JVC	260
三洋	270
パイオニア	280
ユニデン	290
DXアンテナ	300
フナイ	300、301、302、303、304、305
NEC	310、311、312、313、314
フィリップス	320
富士通ゼネラル	330、331
アイワ	340、341、342、343、344
ダイナコネクティブ	350
LG	360
オリオン	370
バイデザイン	380
サムスン	390
ユニテク	403
ハイセンス	400、401、402
TCL	非対応
アイリスオーヤマ	非対応

※掲載のあるメーカーでも一部ボタンが動作しない場合があります。

※掲載がないメーカーは設定できません。テレビ本体に付属のリモコンをご利用ください。

Smart J:COM Box

BD-V7002RJ,BD-V7704RJ

あらかじめテレビ本体やJ:COMチューナーなど各機器の電源をOFFにしてください。

1. 配線する（アンテナ線を接続する）

*1 「地上デジタル」「地上波」「地デジ」などご利用の機器により名称が異なります。

*2 「アンテナ入力」「地上デジタル」「地上波」「地デジ」などご利用の機器により名称が異なります。

配線図

配線画像

2. 配線する（映像・音声ケーブルを接続する）

図中①J:COMチューナー背面「HDMI」端子から伸びているケーブルを
図中②新しいテレビの「HDMI 入力*1」端子に接続します。

*1 HDMI入力端子の番号はどれでも構いません。

配線図

配線画像

3. リモコンを設定する

J:COMのリモコンでテレビを操作するためには、テレビメーカーの赤外線信号パターンを記憶する設定が必要です。

対象機種

SR-4300、SR-4300H、BD-V302J、 BD-V374J、BD-V7002RJ、BD-V7704RJ、 WA-7000、WA-7500、WA-7600、WA-8000、 WA-8500、WA-8600、UHD-2500

設定手順

[テレビ電源]ボタンと[ホーム]ボタンを同時に長押しする。
電源ボタンが 2回点滅したらボタンから指を離す。
テレビメーカー番号（3桁）を入力

※ テレビメーカー番号は下表を参照
※「0」はリモコンの[10]のボタン
※ 2.と3.の操作は間を空けずに操作が必要

設定後の動作確認

※ 複数の3桁番号が掲載されている場合のみ別番号をお試しください。

リモコン形状が異なる場合がありますが設定手順は同じです。

テレビメーカー番号一覧

メーカー	テレビメーカー番号
東芝	200
シャープ	210、211
ソニー	220
パナソニック	230
日立	240
三菱	250
JVC	260
三洋	270
パイオニア	280
ユニデン	290
DXアンテナ	300
フナイ	300、301、302、303、304、305
NEC	310、311、312、313、314
フィリップス	320
富士通ゼネラル	330、331
アイワ	340、341、342、343、344
ダイナコネクティブ	350
LG	360
オリオン	370
バイデザイン	380
サムスン	390
ユニテク	403
ハイセンス	400、401、402
TCL	非対応
アイリスオーヤマ	非対応

※掲載のあるメーカーでも一部ボタンが動作しない場合があります。

※掲載がないメーカーは設定できません。テレビ本体に付属のリモコンをご利用ください。

Smart J:COM Box

WA-8000,WA-8500,WA-8600,UHD-2500

あらかじめテレビ本体やJ:COMチューナーなど各機器の電源をOFFにしてください。

1. 配線する（アンテナ線を接続する）

*1 「地上デジタル」「地上波」「地デジ」などご利用の機器により名称が異なります。

*2 「アンテナ入力」「地上デジタル」「地上波」「地デジ」などご利用の機器により名称が異なります。

配線図

配線画像

2. 配線する（映像・音声ケーブルを接続する）

図中①J:COMチューナー背面「HDMI」端子から伸びているケーブルを
図中②新しいテレビの「HDMI 入力*1」端子に接続します。

*1 HDMI入力端子の番号はどれでも構いません。

配線図

配線画像

3. リモコンを設定する

J:COMのリモコンでテレビを操作するためには、テレビメーカーの赤外線信号パターンを記憶する設定が必要です。

対象機種

SR-4300、SR-4300H、BD-V302J、 BD-V374J、BD-V7002RJ、BD-V7704RJ、 WA-7000、WA-7500、WA-7600、WA-8000、 WA-8500、WA-8600、UHD-2500

設定手順

[テレビ電源]ボタンと[ホーム]ボタンを同時に長押しする。
電源ボタンが 2回点滅したらボタンから指を離す。
テレビメーカー番号（3桁）を入力

※ テレビメーカー番号は下表を参照
※「0」はリモコンの[10]のボタン
※ 2.と3.の操作は間を空けずに操作が必要

設定後の動作確認

※ 複数の3桁番号が掲載されている場合のみ別番号をお試しください。

リモコン形状が異なる場合がありますが設定手順は同じです。

テレビメーカー番号一覧

メーカー	テレビメーカー番号
東芝	200
シャープ	210、211
ソニー	220
パナソニック	230
日立	240
三菱	250
JVC	260
三洋	270
パイオニア	280
ユニデン	290
DXアンテナ	300
フナイ	300、301、302、303、304、305
NEC	310、311、312、313、314
フィリップス	320
富士通ゼネラル	330、331
アイワ	340、341、342、343、344
ダイナコネクティブ	350
LG	360
オリオン	370
バイデザイン	380
サムスン	390
ユニテク	403
ハイセンス	400、401、402
TCL	非対応
アイリスオーヤマ	非対応

※掲載のあるメーカーでも一部ボタンが動作しない場合があります。

※掲載がないメーカーは設定できません。テレビ本体に付属のリモコンをご利用ください。

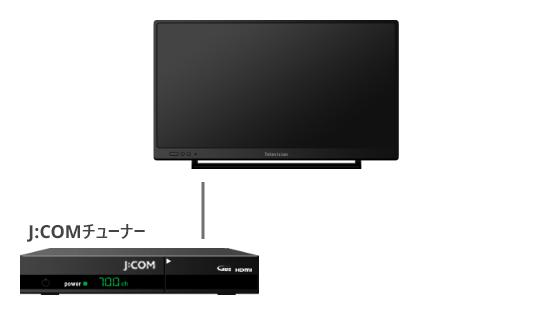

その他の機種

各機種の配線図を以下のページでご案内しています。

テレビとの接続＜J:COM TVチューナー＞

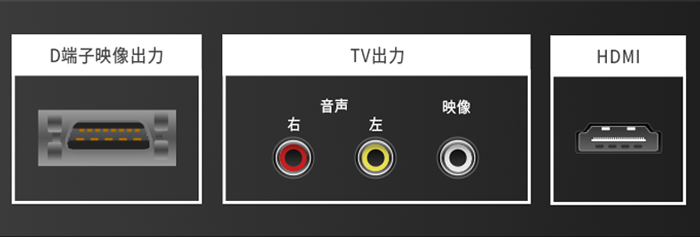

D端子映像や・コンポジット端子（赤・白・黄）を使用している場合

または、J:COM TVチューナーにHDMI端子がない機種をご利用の場合

高精細で迫力のある映像をお楽しみいただくために「J:COM LINKへの切り替え」をオススメいたします。
J:COM LINKについて詳しくは公式サイト「J:COM LINK 仕様」をご覧ください。

配線画像

機種変更方法

マイページより以下の手順でお手続きできます。

マイページ
＞サービス
＞J:COM LINKへの機器交換
＞機器交換

※J:COM LINKの機器指定はできません。

※一部機種ご利用の方はWEBでお手続きできないため、カスタマーセンターまでご連絡ください。

<チューナーとテレビの場合>

レコーダーなし

以下からご利用の機種を選択してください。

J:COM LINK

XA401

あらかじめテレビ本体やJ:COMチューナーなど各機器の電源をOFFにしてください。

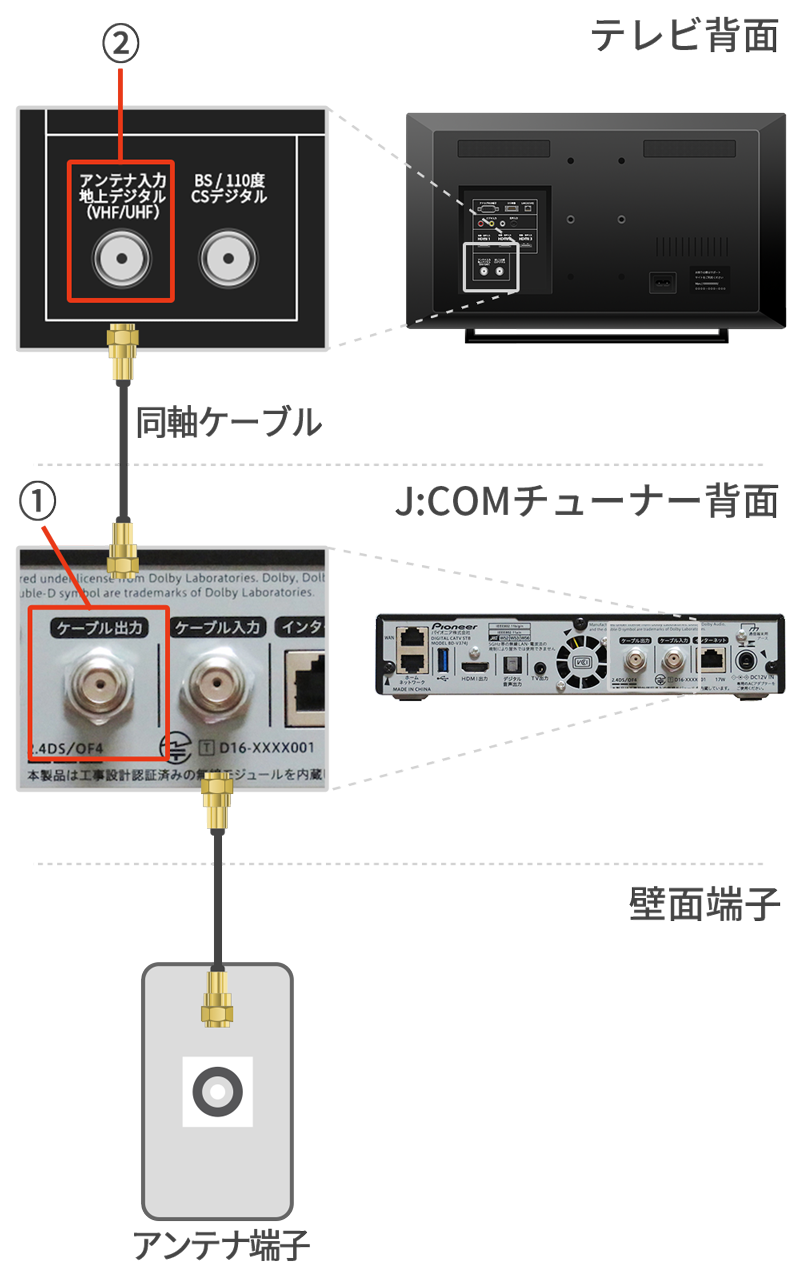

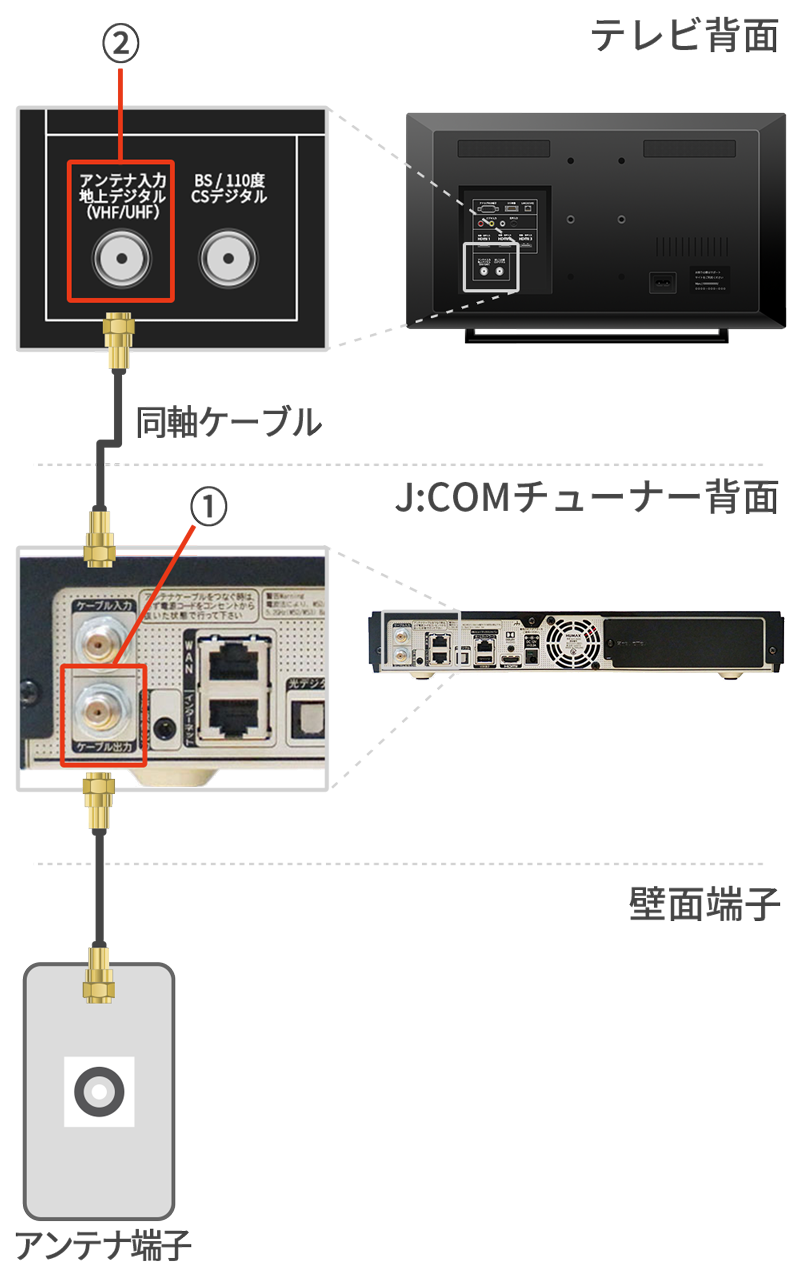

1. 配線する（アンテナ線を接続する）

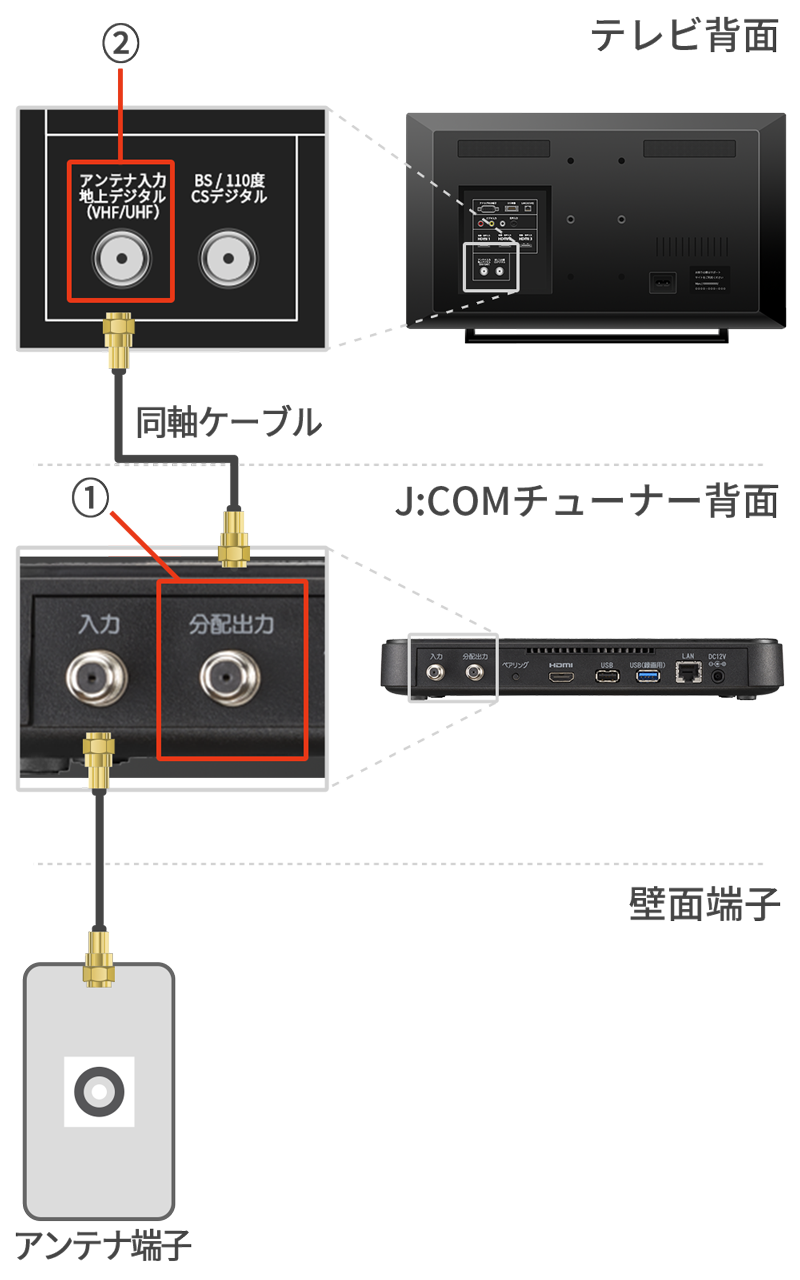

図中①J:COMチューナー背面「分配出力」端子から伸びている同軸ケーブルを

図中②新しいテレビの「地上デジタルアンテナ入力*1」端子に接続します。

*1 「アンテナ入力」「地上デジタル」「地上波」「地デジ」などご利用の機器により名称が異なります。

配線図

2. 配線する（映像・音声ケーブルを接続する）

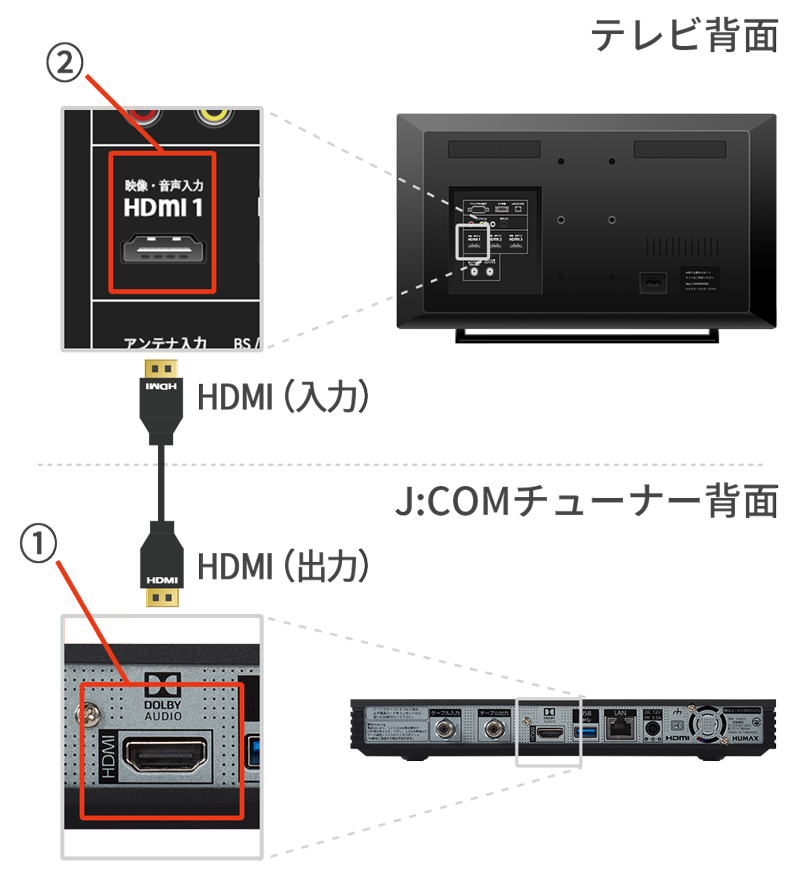

図中①J:COMチューナー背面「HDMI」端子から伸びているケーブルを
図中②新しいテレビの「HDMI 入力*1」端子に接続します。

*1 HDMI入力端子の番号はどれでも構いません。

配線図

配線画像

3. リモコンを設定する

J:COMのリモコンでテレビを操作するためには、テレビメーカーの赤外線信号パターンを記憶する設定が必要です。

設定手順

[テレビ電源]ボタンを押したままにする。
テレビメーカー番号（2桁）を入力する。

※ テレビメーカー番号は下表を参照
※「0」はリモコンの[10]のボタン
※ 2.と3.の操作は間を空けずに操作が必要

設定後の動作確認

※ 複数の3桁番号が掲載されている場合のみ別番号をお試しください。

リモコン形状が異なる場合がありますが設定手順は同じです。

テレビメーカー番号一覧

メーカー	テレビメーカー番号
パナソニック	01、02、03、04、05
Sony	11、12
シャープ	21、22、23
東芝	31
三菱	41、42、43、44
日立	51、52、53、54
LG	61
ビクター	71
パイオニア	81
三洋	91、92、93、94
フナイ	95
富士通ゼネラル	96
アイワ	97
サムスン	98
フナイ 4K	99
ユニデン	62
DX アンテナ	63
オリオン	64
ハイセンス	65
ユニテク	66
ピクセラ	67
フィリップス	68
NEC	69
バイデザイン	60
ダイナコネクティブ	72

※掲載のあるメーカーでも一部ボタンが動作しない場合があります。

※掲載がないメーカーは設定できません。テレビ本体に付属のリモコンをご利用ください。

J:COM LINK

XA402

あらかじめテレビ本体やJ:COMチューナーなど各機器の電源をOFFにしてください。

1. 配線する（アンテナ線を接続する）

図中①J:COMチューナー背面「分配出力」端子から伸びている同軸ケーブルを

図中②新しいテレビの「地上デジタルアンテナ入力*1」端子に接続します。

*1 「アンテナ入力」「地上デジタル」「地上波」「地デジ」などご利用の機器により名称が異なります。

配線図

2. 配線する（映像・音声ケーブルを接続する）

図中①J:COMチューナー背面「HDMI」端子から伸びているケーブルを
図中②新しいテレビの「HDMI 入力*1」端子に接続します。

*1 HDMI入力端子の番号はどれでも構いません。

配線図

配線画像

3. リモコンを設定する

J:COMのリモコンでテレビを操作するためには、テレビメーカーの赤外線信号パターンを記憶する設定が必要です。

設定手順

[テレビ電源]ボタンと[決定]ボタンを同時に3秒以上長押しする。
リモコンの赤ランプが点灯したらボタンを離す。
テレビメーカー番号（3桁）を入力

※ テレビメーカー番号は下表を参照
※「0」はリモコンの[10]のボタン
※ 2.と3.の操作は間を空けずに操作が必要

設定後の動作確認

※ 複数の3桁番号が掲載されている場合のみ別番号をお試しください。

90380_https://storage.googleapis.com/spr-prod8-cdata/cs_myjcom_jp/servlet/servlet_FileDownload/0155j000000IATl

リモコン形状が異なる場合がありますが設定手順は同じです。

テレビメーカー番号一覧

メーカー	テレビメーカー番号
東芝	010
シャープ 1	020、021
ソニー	030
パナソニック	040
日立	050
三菱	060
JVC	070
サンヨー	080
パイオニア	090
ユニデン	100
DXアンテナ	110
フナイ	110、120、121、122、123、124
NEC	130、131、132、133、134
フィリップス	140
富士通	150、151
アイワ	160、161、162、163、164
ダイナコネクティブ	170
LG	180
オリオン	190、191
バイデザイン	200
サムソン	210
ハイセンス	220、221、222
ユニテック	230
ピクセラ	240

※掲載のあるメーカーでも一部ボタンが動作しない場合があります。

※掲載がないメーカーは設定できません。テレビ本体に付属のリモコンをご利用ください。

J:COM LINK

XA403

あらかじめテレビ本体やJ:COMチューナーなど各機器の電源をOFFにしてください。

配線する（映像・音声ケーブルを接続する）

図中①J:COMチューナー背面「HDMI」端子から伸びているケーブルを
図中②新しいテレビの「HDMI 入力*1」端子に接続します。

*1 HDMI入力端子の番号はどれでも構いません。

配線図

Smart J:COM Box

BD-V302JN,BD-V374J

あらかじめテレビ本体やJ:COMチューナーなど各機器の電源をOFFにしてください。

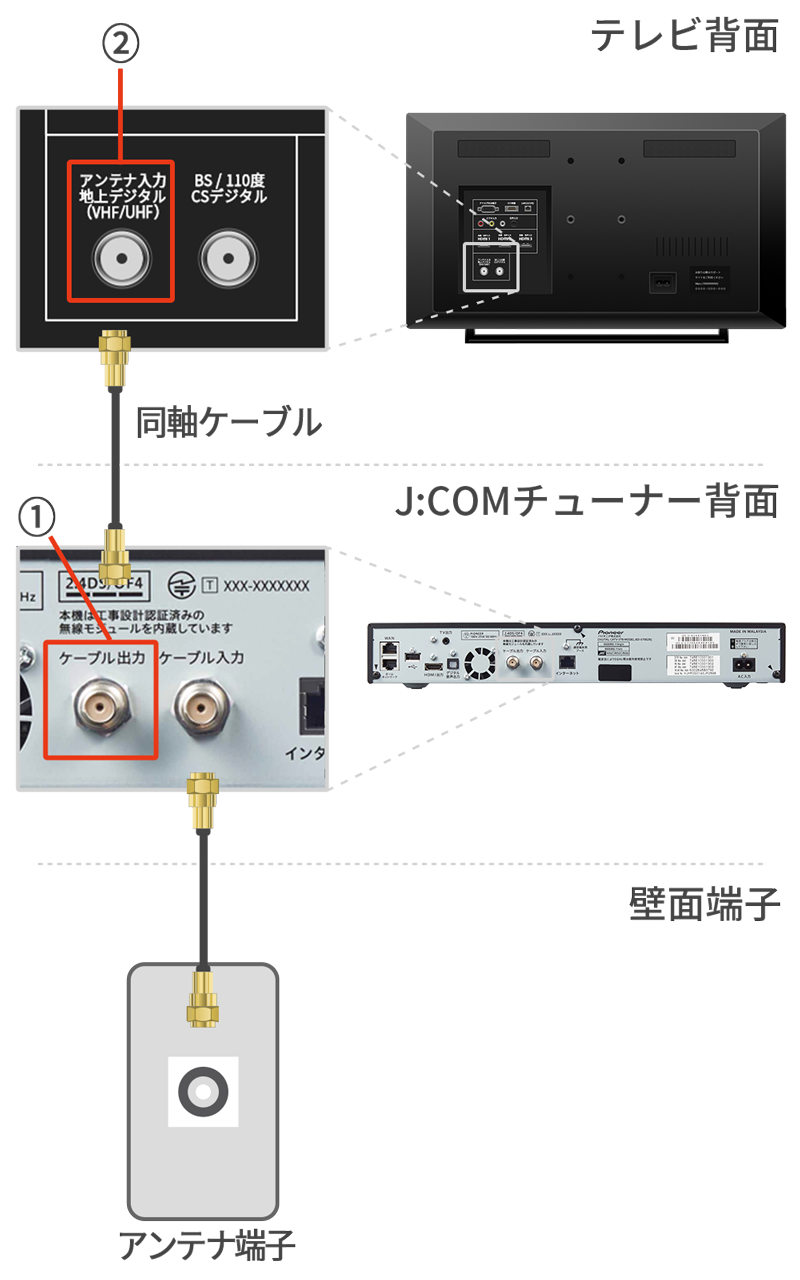

配線する（アンテナ線を接続する）

図中①J:COMチューナー背面「分配出力」端子から伸びている同軸ケーブルを

図中②新しいテレビの「地上デジタルアンテナ入力*1」端子に接続します。

*1 「アンテナ入力」「地上デジタル」「地上波」「地デジ」などご利用の機器により名称が異なります。

配線図

2. 配線する（映像・音声ケーブルを接続する）

図中①J:COMチューナー背面「HDMI」端子から伸びているケーブルを
図中②新しいテレビの「HDMI 入力*1」端子に接続します。

*1 HDMI入力端子の番号はどれでも構いません。

配線図

配線画像

3. リモコンを設定する

J:COMのリモコンでテレビを操作するためには、テレビメーカーの赤外線信号パターンを記憶する設定が必要です。

対象機種

SR-4300、SR-4300H、BD-V302J、 BD-V374J、BD-V7002RJ、BD-V7704RJ、 WA-7000、WA-7500、WA-7600、WA-8000、 WA-8500、WA-8600、UHD-2500

設定手順

[テレビ電源]ボタンと[ホーム]ボタンを同時に長押しする。
電源ボタンが 2回点滅したらボタンから指を離す。
テレビメーカー番号（3桁）を入力

※ テレビメーカー番号は下表を参照
※「0」はリモコンの[10]のボタン
※ 2.と3.の操作は間を空けずに操作が必要

設定後の動作確認

※ 複数の3桁番号が掲載されている場合のみ別番号をお試しください。

リモコン形状が異なる場合がありますが設定手順は同じです。

テレビメーカー番号一覧

メーカー	テレビメーカー番号
東芝	200
シャープ	210、211
ソニー	220
パナソニック	230
日立	240
三菱	250
JVC	260
三洋	270
パイオニア	280
ユニデン	290
DXアンテナ	300
フナイ	300、301、302、303、304、305
NEC	310、311、312、313、314
フィリップス	320
富士通ゼネラル	330、331
アイワ	340、341、342、343、344
ダイナコネクティブ	350
LG	360
オリオン	370
バイデザイン	380
サムスン	390
ユニテク	403
ハイセンス	400、401、402
TCL	非対応
アイリスオーヤマ	非対応

※掲載のあるメーカーでも一部ボタンが動作しない場合があります。

※掲載がないメーカーは設定できません。テレビ本体に付属のリモコンをご利用ください。

Smart J:COM Box

WA-7000,WA-7000RN,WA-7500,WA-7600

あらかじめテレビ本体やJ:COMチューナーなど各機器の電源をOFFにしてください。

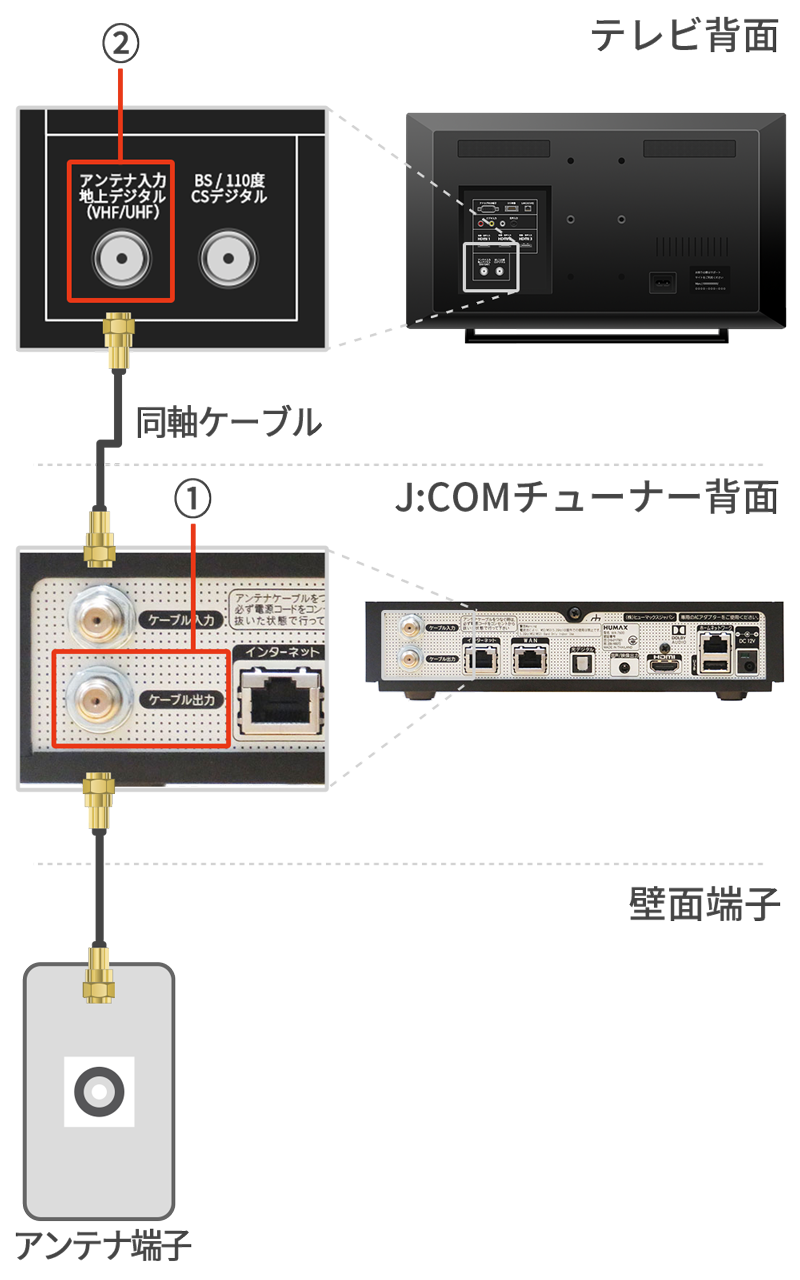

配線する（アンテナ線を接続する）

図中①J:COMチューナー背面「分配出力」端子から伸びている同軸ケーブルを

図中②新しいテレビの「地上デジタルアンテナ入力*1」端子に接続します。

*1 「アンテナ入力」「地上デジタル」「地上波」「地デジ」などご利用の機器により名称が異なります。

配線図

2. 配線する（映像・音声ケーブルを接続する）

図中①J:COMチューナー背面「HDMI」端子から伸びているケーブルを
図中②新しいテレビの「HDMI 入力*1」端子に接続します。

*1 HDMI入力端子の番号はどれでも構いません。

配線図

配線画像

3. リモコンを設定する

J:COMのリモコンでテレビを操作するためには、テレビメーカーの赤外線信号パターンを記憶する設定が必要です。

対象機種

SR-4300、SR-4300H、BD-V302J、 BD-V374J、BD-V7002RJ、BD-V7704RJ、 WA-7000、WA-7500、WA-7600、WA-8000、 WA-8500、WA-8600、UHD-2500

設定手順

[テレビ電源]ボタンと[ホーム]ボタンを同時に長押しする。
電源ボタンが 2回点滅したらボタンから指を離す。
テレビメーカー番号（3桁）を入力

※ テレビメーカー番号は下表を参照
※「0」はリモコンの[10]のボタン
※ 2.と3.の操作は間を空けずに操作が必要

設定後の動作確認

※ 複数の3桁番号が掲載されている場合のみ別番号をお試しください。

リモコン形状が異なる場合がありますが設定手順は同じです。

テレビメーカー番号一覧

メーカー	テレビメーカー番号
東芝	200
シャープ	210、211
ソニー	220
パナソニック	230
日立	240
三菱	250
JVC	260
三洋	270
パイオニア	280
ユニデン	290
DXアンテナ	300
フナイ	300、301、302、303、304、305
NEC	310、311、312、313、314
フィリップス	320
富士通ゼネラル	330、331
アイワ	340、341、342、343、344
ダイナコネクティブ	350
LG	360
オリオン	370
バイデザイン	380
サムスン	390
ユニテク	403
ハイセンス	400、401、402
TCL	非対応
アイリスオーヤマ	非対応

※掲載のあるメーカーでも一部ボタンが動作しない場合があります。

※掲載がないメーカーは設定できません。テレビ本体に付属のリモコンをご利用ください。

Smart J:COM Box

BD-V7002RJ,BD-V7704RJ

あらかじめテレビ本体やJ:COMチューナーなど各機器の電源をOFFにしてください。

配線する（アンテナ線を接続する）

図中①J:COMチューナー背面「分配出力」端子から伸びている同軸ケーブルを

図中②新しいテレビの「地上デジタルアンテナ入力*1」端子に接続します。

*1 「アンテナ入力」「地上デジタル」「地上波」「地デジ」などご利用の機器により名称が異なります。

配線図

2. 配線する（映像・音声ケーブルを接続する）

図中①J:COMチューナー背面「HDMI」端子から伸びているケーブルを
図中②新しいテレビの「HDMI 入力*1」端子に接続します。

*1 HDMI入力端子の番号はどれでも構いません。

配線図

配線画像

3. リモコンを設定する

J:COMのリモコンでテレビを操作するためには、テレビメーカーの赤外線信号パターンを記憶する設定が必要です。

対象機種

SR-4300、SR-4300H、BD-V302J、 BD-V374J、BD-V7002RJ、BD-V7704RJ、 WA-7000、WA-7500、WA-7600、WA-8000、 WA-8500、WA-8600、UHD-2500

設定手順

[テレビ電源]ボタンと[ホーム]ボタンを同時に長押しする。
電源ボタンが 2回点滅したらボタンから指を離す。
テレビメーカー番号（3桁）を入力

※ テレビメーカー番号は下表を参照
※「0」はリモコンの[10]のボタン
※ 2.と3.の操作は間を空けずに操作が必要

設定後の動作確認

※ 複数の3桁番号が掲載されている場合のみ別番号をお試しください。

リモコン形状が異なる場合がありますが設定手順は同じです。

テレビメーカー番号一覧

メーカー	テレビメーカー番号
東芝	200
シャープ	210、211
ソニー	220
パナソニック	230
日立	240
三菱	250
JVC	260
三洋	270
パイオニア	280
ユニデン	290
DXアンテナ	300
フナイ	300、301、302、303、304、305
NEC	310、311、312、313、314
フィリップス	320
富士通ゼネラル	330、331
アイワ	340、341、342、343、344
ダイナコネクティブ	350
LG	360
オリオン	370
バイデザイン	380
サムスン	390
ユニテク	403
ハイセンス	400、401、402
TCL	非対応
アイリスオーヤマ	非対応

※掲載のあるメーカーでも一部ボタンが動作しない場合があります。

※掲載がないメーカーは設定できません。テレビ本体に付属のリモコンをご利用ください。

Smart J:COM Box

WA-8000,WA-8500,WA-8600,UHD-2500

あらかじめテレビ本体やJ:COMチューナーなど各機器の電源をOFFにしてください。

配線する（アンテナ線を接続する）

図中①J:COMチューナー背面「分配出力」端子から伸びている同軸ケーブルを

図中②新しいテレビの「地上デジタルアンテナ入力*1」端子に接続します。

*1 「アンテナ入力」「地上デジタル」「地上波」「地デジ」などご利用の機器により名称が異なります。

配線図

2. 配線する（映像・音声ケーブルを接続する）

図中①J:COMチューナー背面「HDMI」端子から伸びているケーブルを
図中②新しいテレビの「HDMI 入力*1」端子に接続します。

*1 HDMI入力端子の番号はどれでも構いません。

配線図

配線画像

3. リモコンを設定する

J:COMのリモコンでテレビを操作するためには、テレビメーカーの赤外線信号パターンを記憶する設定が必要です。

対象機種

SR-4300、SR-4300H、BD-V302J、 BD-V374J、BD-V7002RJ、BD-V7704RJ、 WA-7000、WA-7500、WA-7600、WA-8000、 WA-8500、WA-8600、UHD-2500

設定手順

[テレビ電源]ボタンと[ホーム]ボタンを同時に長押しする。
電源ボタンが 2回点滅したらボタンから指を離す。
テレビメーカー番号（3桁）を入力

※ テレビメーカー番号は下表を参照
※「0」はリモコンの[10]のボタン
※ 2.と3.の操作は間を空けずに操作が必要

設定後の動作確認

※ 複数の3桁番号が掲載されている場合のみ別番号をお試しください。

リモコン形状が異なる場合がありますが設定手順は同じです。

テレビメーカー番号一覧

メーカー	テレビメーカー番号
東芝	200
シャープ	210、211
ソニー	220
パナソニック	230
日立	240
三菱	250
JVC	260
三洋	270
パイオニア	280
ユニデン	290
DXアンテナ	300
フナイ	300、301、302、303、304、305
NEC	310、311、312、313、314
フィリップス	320
富士通ゼネラル	330、331
アイワ	340、341、342、343、344
ダイナコネクティブ	350
LG	360
オリオン	370
バイデザイン	380
サムスン	390
ユニテク	403
ハイセンス	400、401、402
TCL	非対応
アイリスオーヤマ	非対応

※掲載のあるメーカーでも一部ボタンが動作しない場合があります。

※掲載がないメーカーは設定できません。テレビ本体に付属のリモコンをご利用ください。

その他の機種

各機種の配線図を以下のページでご案内しています。

テレビとの接続＜J:COM TVチューナー＞

D端子映像や・コンポジット端子（赤・白・黄）を使用している場合

または、J:COM TVチューナーにHDMI端子がない機種をご利用の場合

配線画像

機種変更方法

マイページより以下の手順でお手続きできます。

マイページ
＞サービス
＞J:COM LINKへの機器交換
＞機器交換

※J:COM LINKの機器指定はできません。

※一部機種ご利用の方はWEBでお手続きできないため、カスタマーセンターまでご連絡ください。

配線接続後の動作確認

以下の手順で正常に視聴できるかご確認ください。

テレビ本体とJ:COM TVチューナー本体の電源を入れます。

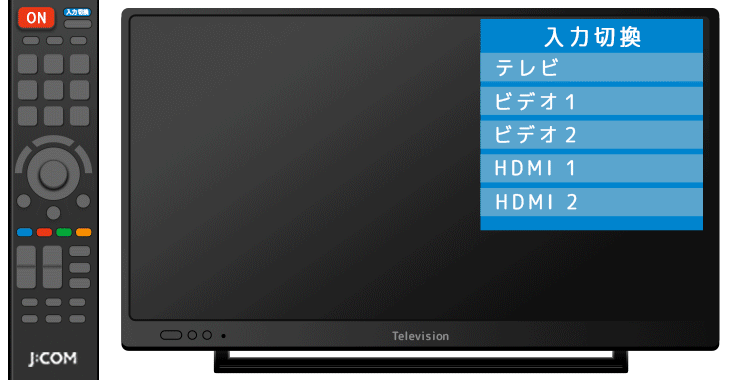

リモコンの[入力切換]ボタンを押し、J:COM TVチューナーを接続した入力に合わせます。
テレビ本体背面端子のイメージ
テレビ本体の、HDMI入力「２」に接続した場合、一般的に入力表示は「HDMI2」となります。テレビによっては、各入力端子に接続した外部機器に合わせ、入力表示が自動的に変更になる場合があります。
※ テレビメーカーや型名により、入力表示名称が異なる場合があります。
映像・音声が正しく出力されていることを確認してください。
