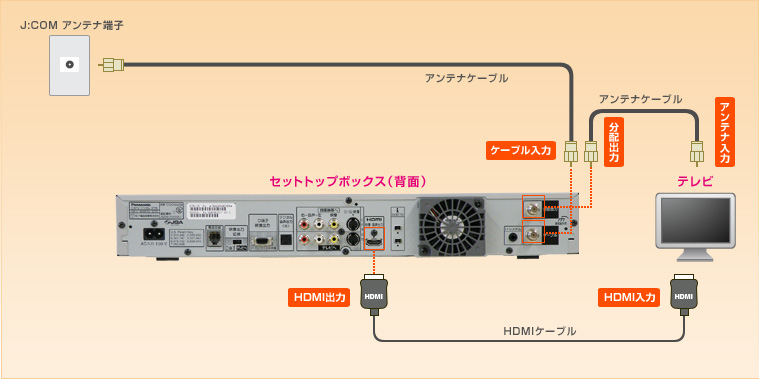

接続図（HDMI端子ケーブルで接続する場合）
※「映像出力切換」スイッチを「D端子」側へ切り換えます。
※HDMIケーブルで接続する場合は、「HDMI端子出力設定」をしてください。
※HDMI端子出力設定をするには、まずリモコンの「操作一覧」ボタンを押します。続いて「設定する」→「設置設定」（決定ボタン長押し）→「接続テレビ設定」→「HDMI/D端子出力」へと進みます。接続するテレビに合わせて、ノーマルテレビ：「480i/D1」「1080i/D3」、ワイドテレビ：「480i/D1」「480p/D2」「1080i/D3」「720p/D4」「480ｐ固定」「1080ii固定」のいずれかを選択し、「設定する」を選んで決定、「はい」を選んで決定します。

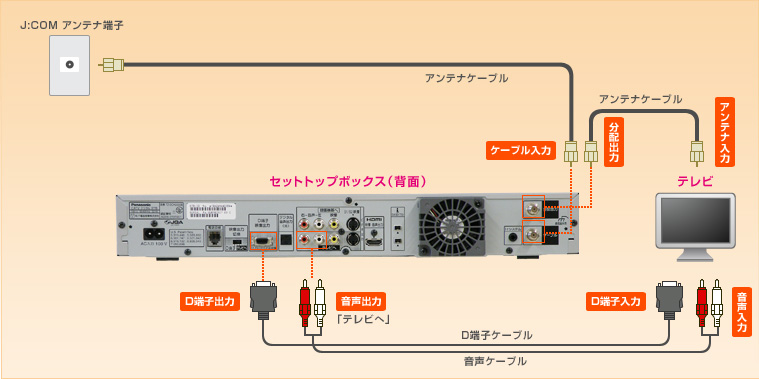

接続図（D端子ケーブルで接続する場合）
※「映像出力切換」スイッチを「D端子」側へ切り換えます。
※接続するテレビの入力端子に合わせて、「D端子出力設定」をしてください。
※D端子出力設定をするには、まずリモコンの「操作一覧」ボタンを押します。続いて「設定する」→「設置設定」（決定ボタン長押し）→「接続テレビ設定」→「HDMI/D端子出力」へと進みます。接続するテレビのD映像入力表示に合わせて、ノーマルテレビ：「480i/D1」「1080i/D3」、ワイドテレビ：「480i/D1」「480p/D2」「1080i/D3」「720p/D4」「480ｐ固定」「1080ii固定」のいずれかを選択し、「設定する」を選んで決定、「はい」を選んで決定します。

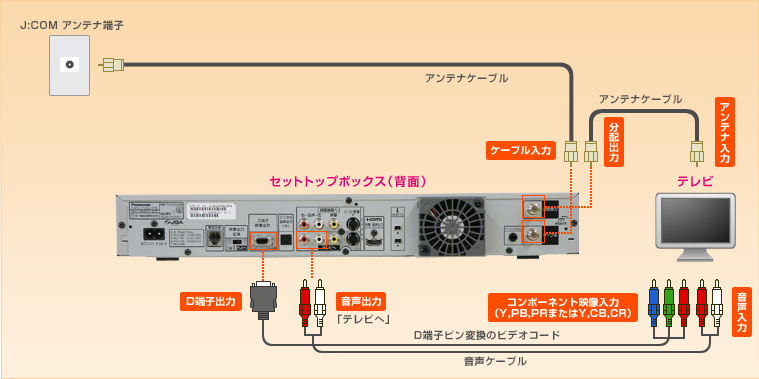

接続図（D端子ピンケーブルで接続する場合）
※「映像出力切換」スイッチを「D端子」側へ切り換えます。
※接続するテレビの入力端子に合わせて、「D端子出力設定」をしてください。
※D端子出力設定をするには、まずリモコンの「操作一覧」ボタンを押します。続いて「設定する」→「設置設定」（決定ボタン長押し）→「接続テレビ設定」→「HDMI/D端子出力」へと進みます。接続するテレビのD映像入力表示に合わせて、ノーマルテレビ：「480i/D1」「1080i/D3」、ワイドテレビ：「480i/D1」「480p/D2」「1080i/D3」「720p/D4」「480ｐ固定」「1080ii固定」のいずれかを選択し、「設定する」を選んで決定、「はい」を選んで決定します。

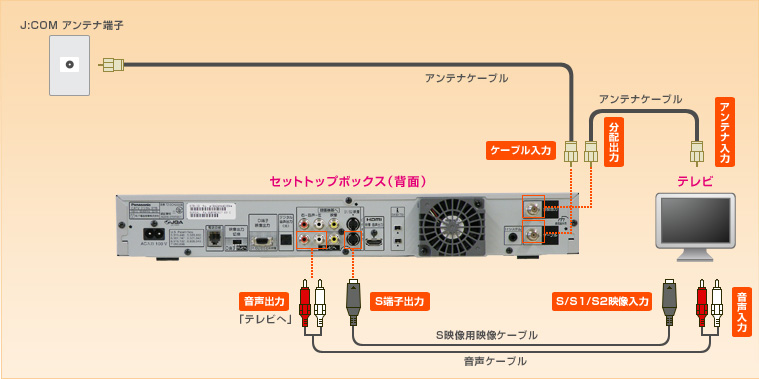

接続図（S映像ケーブルで接続する場合）
※「映像出力切換」スイッチを「テレビへ」側へ切り換えます。
※S1/S2映像入力端子付きテレビと接続する場合は、「S端子出力設定」をしてください。
※S端子出力設定をするには、まずリモコンの「操作一覧」ボタンを押します。続いて「設定する」→「設置設定」（決定ボタン長押し）→「接続テレビ設定」→「S端子出力」へと進みます。「S1」「S2」のいずれかを選択し、「設定する」を選んで決定、「はい」を選んで決定します。

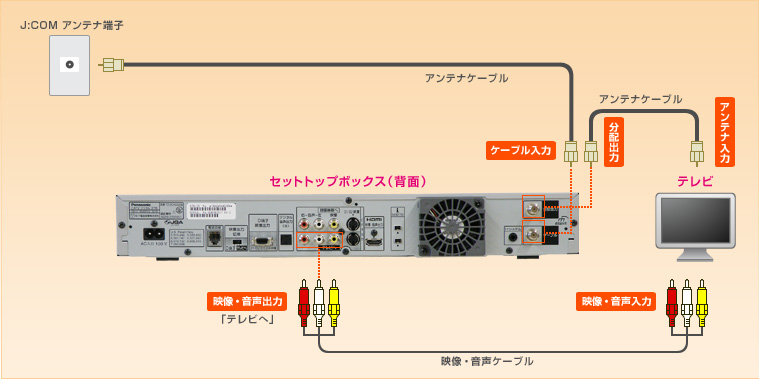

接続図（映像・音声ケーブルで接続する場合）
※「映像出力切換」スイッチを「テレビへ」側へ切り換えます。
