取扱説明書‗jc-4100.pdf
5.48 MB

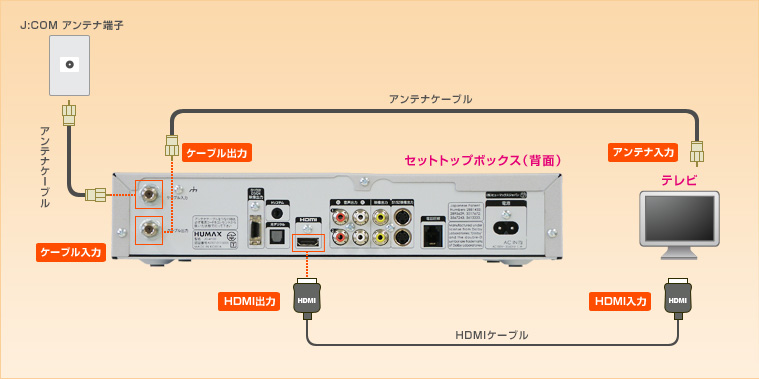

接続図（HDMIケーブルで接続する場合）
※HDMIケーブルで接続する場合は、「HDMI解像度設定」をしてください。
※HDMI解像度設定をするには、まずリモコンの「設定」ボタンを押します。続いて「テレビ/オーディオ設定」→「HDMI出力解像度」へと進みます。「固定」または「番組追従」のいずれかを選択します。
「固定」にすると、1125iで出力されます。「番組追従」にすると、受信番組に最適な画質で出力されます。
（ただし切り換えに時間がかかることがあります。）

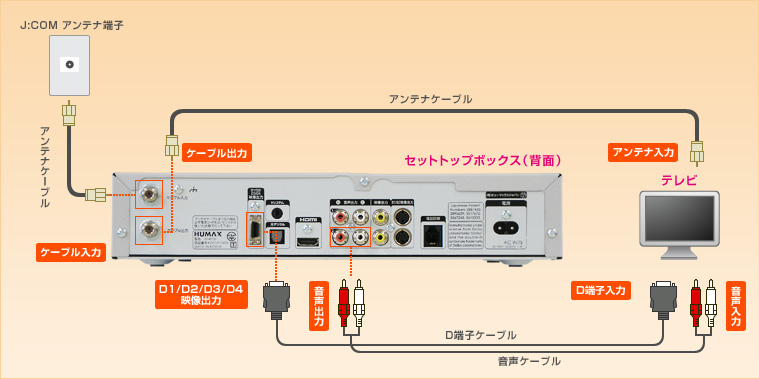

接続図（D端子ケーブルで接続する場合）
※接続するテレビのD入力端子に合わせて、「D端子出力設定」をしてください。
※D端子出力設定をするには、まずリモコンの「設定」ボタンを押します。続いて「システム設定」→「テレビ/オーディオ設定」→「D端子出力」へと進みます。接続するテレビのD映像入力表示に合わせて「D1」「D2」「D3」「D4」「1125i」のいずれかを選択します。

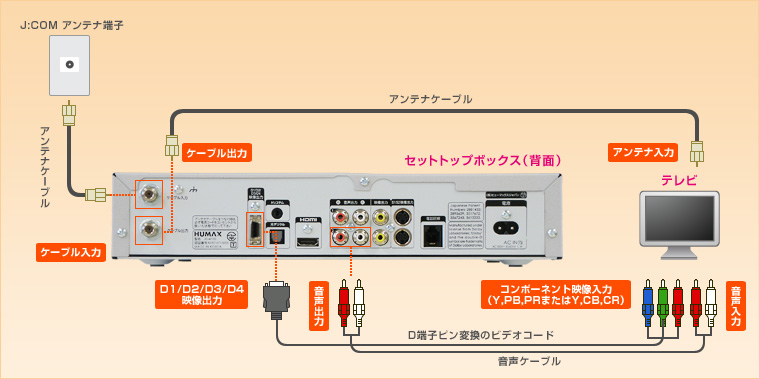

接続図（D端子ピンケーブルで接続する場合）
※接続するテレビのD入力端子に合わせて、「D端子出力設定」をしてください。
※D端子出力設定をするには、まずリモコンの「設定」ボタンを押します。続いて「システム設定」→「テレビ/オーディオ設定」→「D端子出力」へと進みます。接続するテレビのD映像入力表示に合わせて「D1」「D2」「D3」「D4」「1125i」のいずれかを選択します。

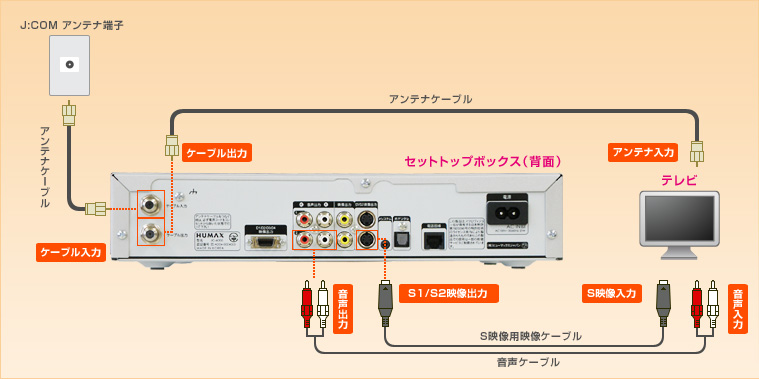

接続図（S映像ケーブルで接続する場合）
※S1/S2映像入力端子付きテレビと接続する場合は、「S端子出力設定」をしてください。
※S端子出力設定をするには、まずリモコンの「設定」ボタンを押します。続いて「システム設定」→「テレビ/オーディオ設定」→「S端子出力」へと進みます。「S1」「S2」のいずれかを選択します。

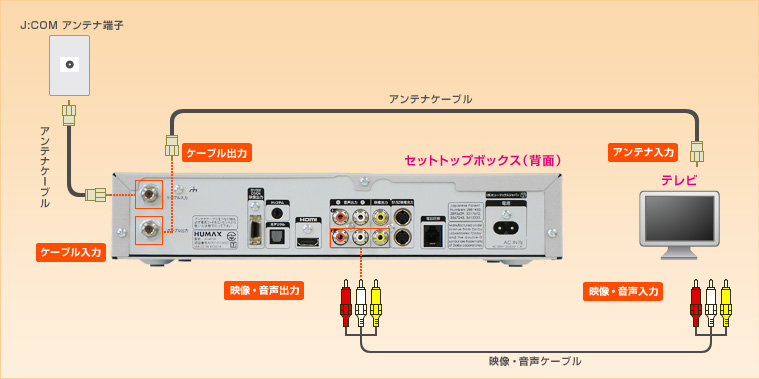

接続図（映像・音声ケーブルで接続する場合）
