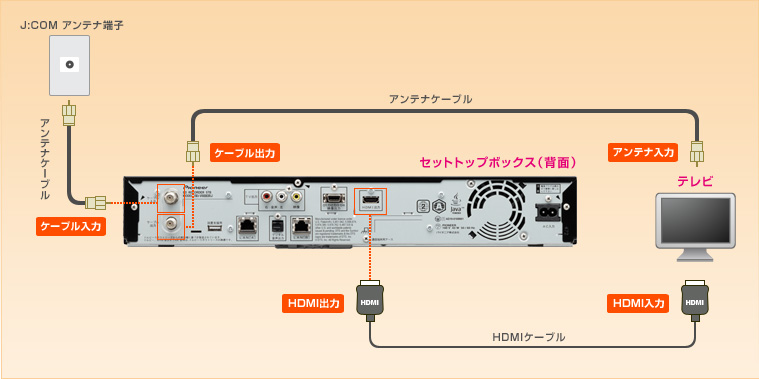

接続図（HDMI端子ケーブルで接続する場合）
※HDMIケーブルで接続する場合は、「HDMI解像度設定」をしてください。
※HDMI出力解像度設定をするには、まずリモコンの「ナビ」ボタンを押します。続いて「設定」→「設置設定」（緑ボタン）→「接続機器設定」→「HDMI出力解像度設定」へと進みます。「自動」「480p固定」「720p固定」「1080i固定」のいずれかを選択します。
※HDMI端子出力を使用した場合、D端子出力、TV出力端子からは映像信号はが出力されません。

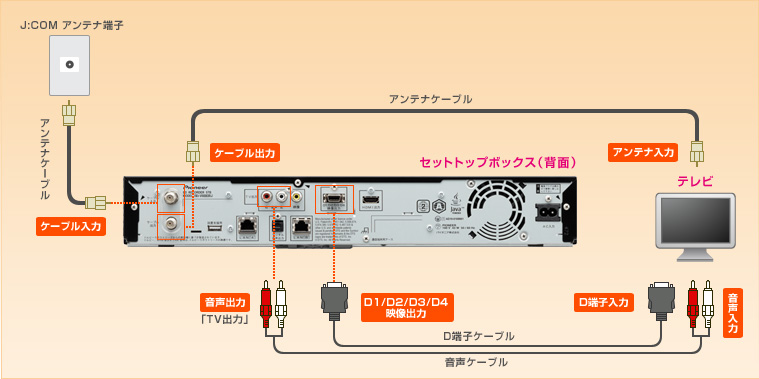

接続図（D端子ケーブルで接続する場合）
※BD-V8001RJでは、D映像出力端子がないため、HDMIケーブルもしくは映像・音声ケーブルで接続をしてください。
※接続するテレビのD入力端子に合わせて、「D端子出力設定」をしてください。
※D端子出力設定をするには、まずリモコンの「ナビ」ボタンを押します。続いて「設定」→「設置設定」（緑ボタン）→「接続機器設定」→「D端子出力」へと進みます。接続するテレビのD映像入力表示に合わせて、「D1(480i固定）」「D2」「D3」「D4」のいずれかを選択し、「設定する」を選んで決定、「はい」を選んで決定します。
※D端子出力を使用した場合、TV出力端子からは映像信号はが出力されません。

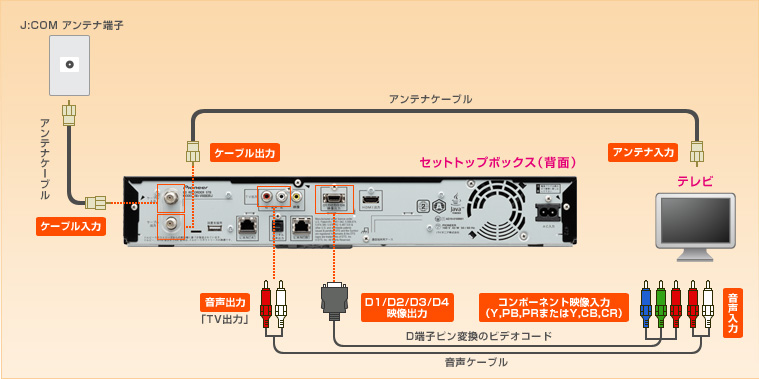

接続図（D端子ピンケーブルで接続する場合）
※BD-V8001RJでは、D映像出力端子がないため、HDMIケーブルもしくは映像・音声ケーブルで接続をしてください。
※接続するテレビの入力端子に合わせて、「D端子出力設定」をしてください。
※D端子出力設定をするには、まずリモコンの「ナビ」ボタンを押します。続いて「設定」→「設置設定」（緑ボタン）→「接続機器設定」→「D端子出力」へと進みます。接続するテレビのD映像入力表示に合わせて設定します。
「Y・Pb・Pr」の場合、「D3」
「Y・Cb・Cr」の場合、「D1（480i固定）」
※D端子出力を使用した場合、TV出力端子からは映像信号はが出力されません。

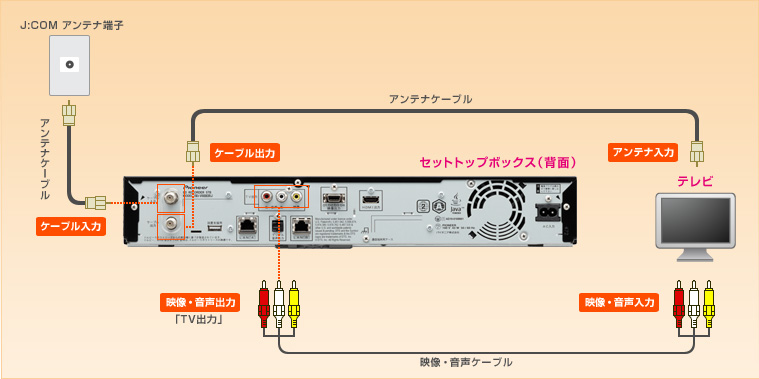

接続図（映像・音声ケーブルで接続する場合）
