# Wi-Fiモデム

KAON KCM3100

J:COM 高機能Wi-Fiモデム「KAON KCM3101」の基本仕様・設定方法・説明書をご案内します。

本体仕様（正面・背面）

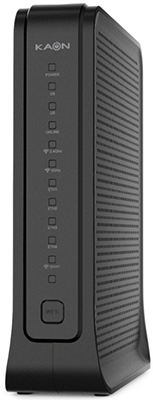

正面ランプ／ボタン

名称	状態
Power	緑色点灯	電源オン
Power	消灯	電源オフ電源コードが抜けていないか確認してください。
DS	緑色点灯	下り通信正常（1Gコース）
	緑色点滅	下り受信確立中かアップデート中
	青色点灯	下り通信正常（320Mコース）
	青色点滅	下り受信確立中かアップデート中
	消灯	下り通信異常
US	緑色点灯	上り通信正常
	緑色点滅	上り送信確立中かアップデート中
	青色点灯	上り通信速度低下
	青色点滅	上り送信確立中かアップデート中
	消灯	上り通信確立失敗
Online	緑色点灯	インターネット通信正常
	緑色点滅	インターネット接続確立中
	消灯	インターネット接続できません
2.4G	緑色点灯	2.4GHz帯有効
	緑色点滅	2.4GHz帯データ送受信中 ※5Gと交互に点滅の場合、WPSによる設定が可能（約1分）
	消灯	2.4GHz帯無効
5G	緑色点灯	5GHz帯有効
	緑色点滅	5GHz帯データ送受信中 ※2.4Gと交互に点滅の場合、WPSによる設定が可能（約1分）
	消灯	5GHz帯無効
Ethernet 1～4	緑色点灯	LAN接続確立（1Gbps）
	緑色点滅	データ送受信中（1Gbps）
	橙色点灯	LAN接続確立（10/100Mbps）
	橙色点滅	データ送受信中（10/100Mbps）
	消灯	LANケーブルの接続なし
Smart	緑色点灯	Smart機能（AI最適化）有効
	緑色点滅	Smart機能（AI最適化）エラー
	消灯	Smart機能（AI最適化）無効
WPSボタン	WPS接続は「Windows」と「Android 8.1までのスマホ、タブレット」のみ利用できます。ワンタッチで指を離すと検出開始します。

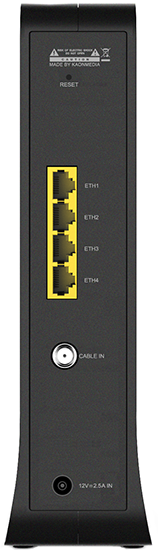

背面端子

各部名称	解説
RESET	ハードウェアリセット（工場出荷時状態に戻す）ボタン細く硬い棒で、10秒ほど奥まで押し込む正面ランプ全点灯後、全消灯する工場出荷時状態に初期化される再起動に約5分かかる
ETH1 ～ 4	1000BASE-T LANポート
CABLE IN	同軸ケーブル接続端子
POWER	電源接続端子
